VLF-6020GE – Máy Cắt Laser FIBER CNC nguồn 12kW chịu tải trọng lớn

Laser FIBER CNC nguồn 12kW VLF-6020GE với nguồn laser công suất 12kW (Raycus/IPG/MAX), khổ cắt siêu rộng 6000 × 2000 mm, tốc độ di chuyển lên đến 110 m/phút và độ chính xác ±0.03 mm giúp cắt nhanh, sạch, mịn mượt trên thép dày, inox, nhôm, đồng mà ít biến dạng nhiệt. Khám phá ngay chi tiết để thấy tại sao máy cắt Laser FIBER VLF-6020GE đang là lựa chọn hàng đầu của nhiều xưởng cơ khí Việt Nam.

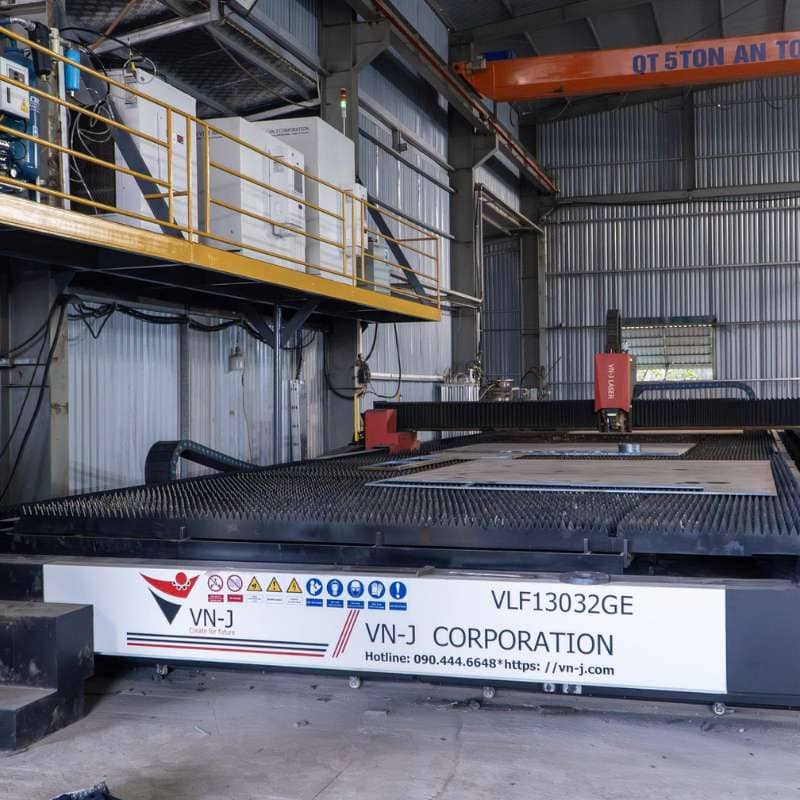

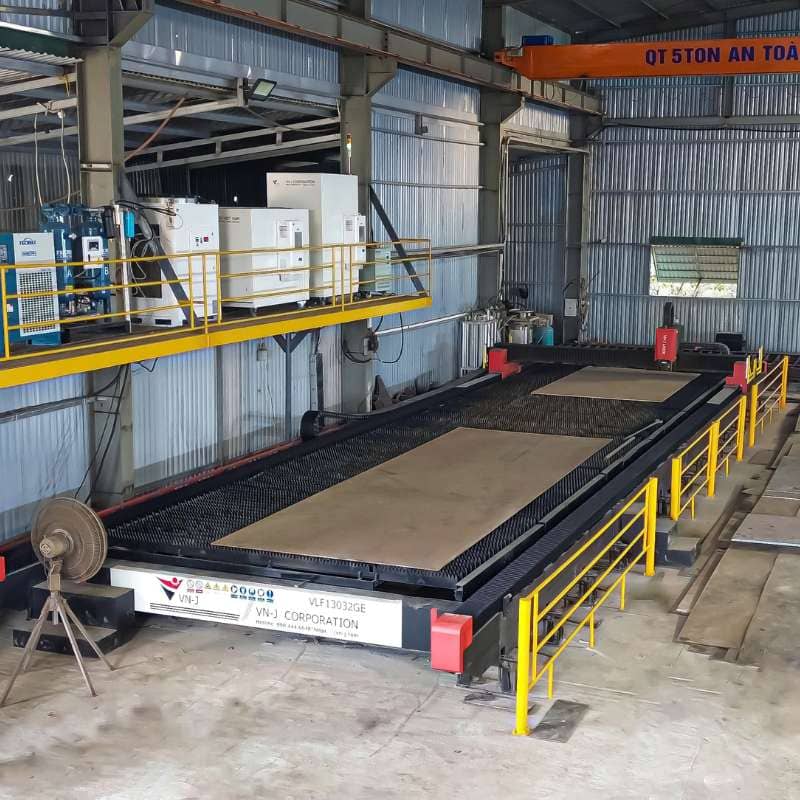

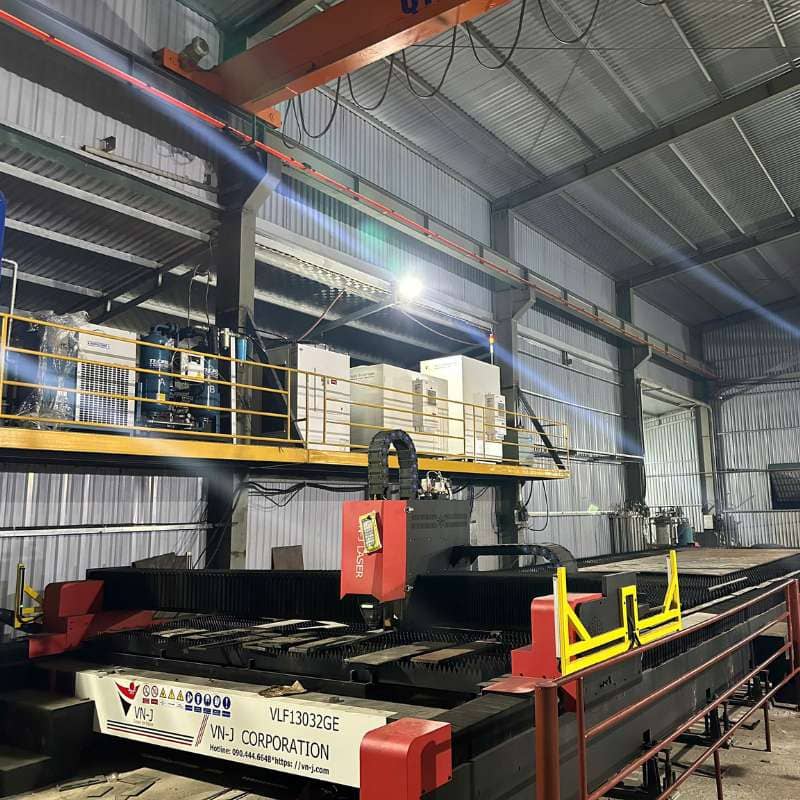

Tổng quan về thiết bị máy cắt Laser FIBER VLF-6020GE

Máy cắt laser Model VLF-6020GE nổi bật với kết cấu dạng cổng (gantry) vững chắc, kết hợp hệ thống truyền động thanh răng – bánh răng chất lượng cao ở cả hai bên, mang lại độ ổn định vượt trội, độ bền lâu dài và tốc độ di chuyển không tải lên đến 110 m/phút.

Dầm ngang được chế tạo từ thép cao cấp, đảm bảo độ cứng vững cao, phản hồi động lực nhanh nhạy, giúp máy vận hành mượt mà và chính xác. Toàn bộ linh kiện truyền động quan trọng như hộp số, ray dẫn hướng, thanh răng – bánh răng đều được lựa chọn từ các thương hiệu uy tín hàng đầu, kết hợp khung máy dạng cổng toàn diện để đạt hiệu suất và tốc độ vận hành tối ưu.

Máy sử dụng nguồn laser chất lượng cao từ các hãng nổi tiếng như MAX, Raycus hoặc IPG (tùy cấu hình), cho phép cắt đa dạng vật liệu kim loại với hiệu quả vượt trội. Hệ thống điều khiển CNC chuyên nghiệp CypCut tích hợp phần mềm sắp xếp tối ưu, mang lại các ưu điểm nổi bật:

• Độ ổn định cao
• Độ chính xác cực kỳ tốt
• Hiệu suất làm việc lớn
• Vận hành linh hoạt, dễ dàng sử dụng

Khổ cắt tối đa lên đến 6000 x 2000 mm, lý tưởng cho các tấm kim loại lớn. Thành phẩm có góc cắt mịn mượt, bề mặt chất lượng cao, vết cắt nhỏ hẹp, ít bị ảnh hưởng nhiệt, giảm thiểu biến dạng và tiết kiệm vật liệu. Model VLF-6020GE được thiết kế chuyên biệt cho gia công kim loại tấm, phù hợp với nhiều ngành công nghiệp như:

• Sản xuất kết cấu thép
• Gia công sắt mỹ thuật
• Chế tạo cơ khí
• Sản xuất linh kiện, tủ điện, ống gió và nhiều ứng dụng khác.

Thông số chính của máy cắt Laser FIBER CNC nguồn 12kW VLF-6020GE

Để giúp bạn dễ dàng đánh giá và lựa chọn thiết bị phù hợp nhất cho xưởng gia công kim loại tấm lớn, dưới đây là bảng thông số kỹ thuật chính máy cắt laser fiber VLF-6020GE của dòng máy cắt laser VN-J:

Đặc tính thông số		Chi tiết kỹ thuật
Model		VLF-6020GE
Diện tích làm việc hữu ích		2000×6000 (mm)
Công suất nguồn laser		Nguồn laser fiber 12.000W
Chiều dài bước sóng		1070 – 1080 nm
Chiều dày cắt thép tối đa/hiệu quả		50/40 mm
Chiều dày cắt Inox tối đa/hiệu quả		45/32 mm
Giao diện kết nối		USB，RJ45
Trục X	Tốc độ hành trình	100 m/phút
	Hành trình	2050 mm
	Độ chính xác vị trí	± 0.03 mm
	Độ chính xác lặp lại	0.025 mm
Trục Y	Tốc độ hành trình	100 m/phút
	Hành trình	6100 mm
	Độ chính xác vị trí	± 0.03 mm
	Độ chính xác lặp lại	0.025 mm
Trục Z	Hành trình	135mm ±5
Gia tốc		1.2G
Cấp nguồn		380V, 3 pha, 50Hz, 50A
Thời gian làm việc liên tục		24 giờ
Trọng lượng máy		7500 kg
Kích thước (dài x rộng x cao)		8500x3600x1800mm

Cấu tạo của máy cắt Laser FIBER CNC VLF-6020GE

Dưới đây là phân tích chi tiết cấu tạo chính của máy cắt laser fiber model VLF-6020GE:

Nguồn cắt và hệ thống giải nhiệt

Một trong những yếu tố quyết định hiệu suất và độ bền của Laser FIBER CNC nguồn 12kW VLF-6020GE chính là nguồn cắt laser và hệ thống giải nhiệt đi kèm.

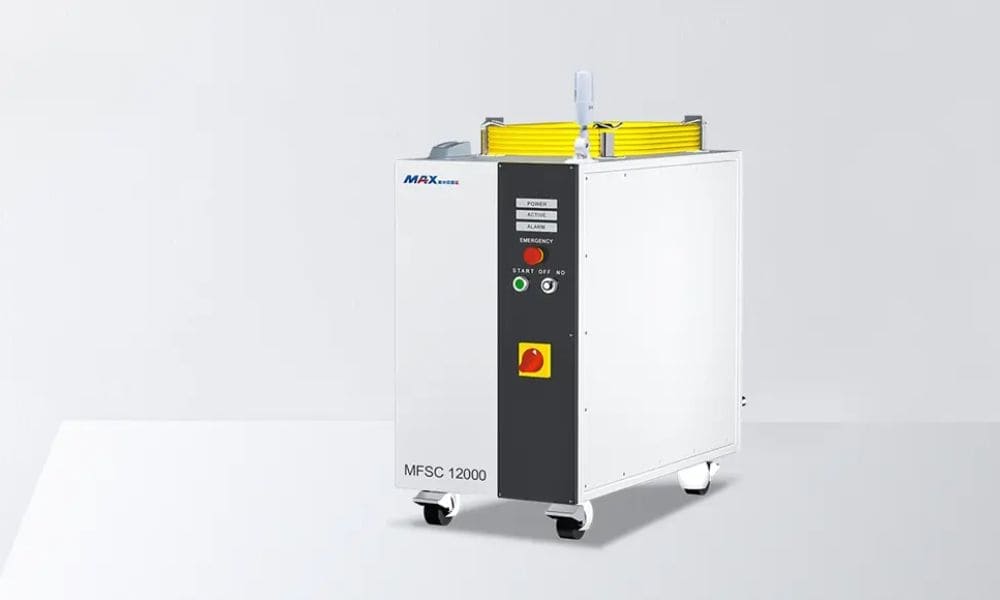

Nguồn Laser

Nguồn laser fiber trên model VLF-6020GE của dòng máy cắt laser VN-J sử dụng thế hệ mới nhất từ hãng MAX (model MFSC-12000 hoặc tương đương), với tùy chọn nâng cấp lên Raycus hoặc IPG theo nhu cầu khách hàng. Đây là nguồn laser công suất cao 12.000W, mang lại đường cắt chất lượng vượt trội, hiệu quả cao và độ ổn định xuất sắc khi gia công kim loại tấm dày hoặc khổ lớn. Các tính năng nổi bật giúp khách hàng yên tâm sử dụng lâu dài:

• Hệ thống bảo vệ toàn diện: Cảnh báo nguồn điện cao/thấp áp, nhiệt độ, độ ẩm và phản xạ ngược (đặc biệt hiệu quả khi cắt vật liệu phản quang như nhôm, đồng, inox bóng).
• Tủ điều hòa công nghiệp tích hợp: Giữ môi trường hoạt động khô ráo, sạch sẽ, kiểm soát nhiệt độ và độ ẩm ổn định, giúp ngăn bụi bẩn xâm nhập – yếu tố then chốt để nguồn laser bền bỉ và tuổi thọ cao.
• Thiết kế module “plug & play”: Cắm là chạy, khởi động nhanh chóng, dễ dàng thay thế và bảo dưỡng.
• Nghiên cứu & phát triển bởi tập đoàn hàng đầu: Đảm bảo đường cắt ổn định, cắt đẹp trên đa dạng vật liệu (thép carbon, inox, nhôm, đồng, hợp kim…), với tuổi thọ lên đến 100.000 giờ làm việc.
• Hiệu suất cao – chi phí thấp: Tiết kiệm điện năng, vận hành êm ái, phù hợp nhiều môi trường xưởng sản xuất tại Việt Nam.
• Căn chỉnh hoàn toàn qua phần mềm: Không cần điều chỉnh cơ học phức tạp, lắp đặt đơn giản, không đòi hỏi kỹ thuật viên có kinh nghiệm cao về laser – lý tưởng cho xưởng vừa và lớn.

Thông số kỹ thuật nguồn laser chính (MAX MFSC-12000 hoặc tương đương):

• Hãng sản xuất: MAX (tùy chọn Raycus/IPG).
• Model: MFSC-12000.
• Công suất nguồn laser: 12.000W (12kW).
• Bước sóng: 1080 ± 5 nm (hoặc 1080 ± 10 nm tùy phiên bản).
• Giao diện kết nối: QBH / LOE.
• Độ ổn định đầu ra: ±1.0% (hoặc ±1%).
• Trạng thái phân cực: Ngẫu nhiên (Random).
• Tia laser đỏ chỉ thị: Có (red pointer hỗ trợ định vị).
• Chiều dài cáp quang: 20-25m (tiêu chuẩn, linh hoạt lắp đặt).
• Nguồn cấp: 400V, 3 pha, 50/60Hz (hoặc 360-440V tùy model).

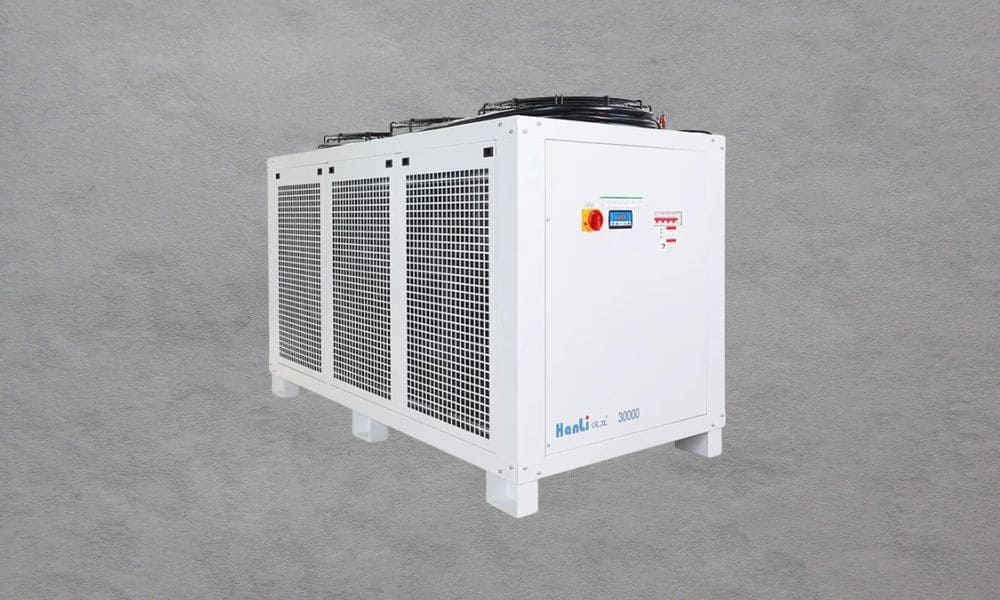

Hệ thống giải nhiệt, làm mát (chiller)

Máy cắt Laser FIBER CNC nguồn 12kW VLF-6020GE khi hoạt động sinh nhiệt lớn, đặc biệt từ nguồn laser và đầu cắt – hai bộ phận phát nhiệt mạnh nhất. Các linh kiện quang học và truyền động cũng cần làm mát hiệu quả để đảm bảo máy vận hành an toàn, ổn định và liên tục mà không bị giảm hiệu suất hay hỏng hóc.

Thiết bị làm mát chính là chiller công nghiệp – hệ thống bơm tuần hoàn tự động, kết nối trực tiếp với bộ điều khiển CNC của máy. Model VLF-6020GE trang bị chiller Hanli – thương hiệu hàng đầu Trung Quốc chuyên sản xuất thiết bị làm mát cho laser fiber:

• Vận hành tự động hoàn toàn, tích hợp bảo vệ đa lớp: quá nhiệt, mất pha, quá áp, thiếu nước, điện áp thấp, quá tải…
• Sử dụng linh kiện ngoại nhập cao cấp (bơm, compressor, bình chứa inox chống ăn mòn), đảm bảo tuổi thọ lâu dài, độ ổn định cao và dễ bảo dưỡng.
• Phù hợp hoàn hảo với yêu cầu làm mát của nguồn laser công suất cao và các bộ phận quang học, giúp duy trì nhiệt độ ổn định, cắt chính xác và bền bỉ trong môi trường sản xuất Việt Nam.

Nhờ chiller Hanli chất lượng, máy giảm thiểu thời gian ngừng máy, tiết kiệm chi phí bảo trì và giữ hiệu suất tối ưu khi gia công kim loại tấm lớn liên tục.

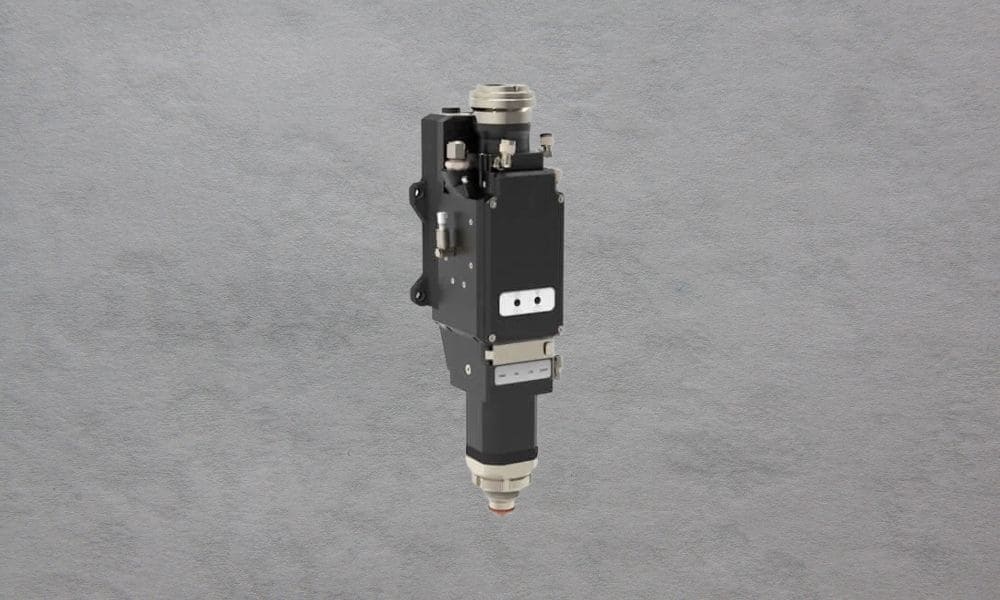

Đầu cắt (Mỏ cắt) Laser trên máy cắt Laser Fiber CNC VLF-6020GE

Model VLF-6020GE sử dụng đầu cắt laser fiber tự động chỉnh tiêu cự (Auto Focus) của hãng Friendess (thương hiệu BOCHU/BOCI, model BLT442 hoặc tương đương), công suất định mức lên đến 12kW. Đây là đầu cắt chất lượng cao, được sử dụng rộng rãi toàn cầu, tương đương hoặc thay thế Raytools ở nhiều dòng máy cao cấp, với hệ thống cảm biến chiều cao, theo dõi áp suất và làm mát miệng phun. Thông số kỹ thuật chính (dựa trên model BLT442 tiêu chuẩn):

Mô tả	Thông số
Hãng sản xuất	Friendess (BOCHU/BOCI)
Model	BLT442
Công suất định mức	≤12kW (hỗ trợ lên đến 15kW tùy phiên bản)
Bước sóng	1030 – 1090 nm
Giao diện kết nối	QBH, QD, Q+, ADD
Độ phóng đại	M = 2.0 (hoặc tương đương)
Khoảng điều chỉnh tiêu cự	±50 mm
Khoảng điều chỉnh lấy tâm	±1,5 mm
Tốc độ lấy tiêu cự	Nhanh (lên đến 7,5 m/s² hoặc tương đương)
Áp suất khí cắt tối đa	25 Bar (đường ống D10)
Làm mát miệng phun	Đường ống D6, max 5 Bar
Làm mát nước	Đường ống D8, max 5 Bar, lưu lượng tối thiểu 2 lít/phút
Nhiệt độ làm việc	5 – 55°C
Trọng lượng	Khoảng 6 – 11 kg (tùy phiên bản)

Các thành phần cơ khí và hệ thống chuyển động trên máy cắt Laser FIBER VLF-6020GE

Để đạt được tốc độ di chuyển cao (110 m/phút), độ chính xác cắt vượt trội và độ bền lâu dài trong gia công kim loại tấm khổ lớn, máy VLF-6020GE được trang bị hệ thống cơ khí và truyền động cao cấp từ các thương hiệu uy tín thế giới. Toàn bộ cấu trúc được thiết kế, sản xuất và kiểm tra nghiêm ngặt theo quy trình chuyên nghiệp, đảm bảo máy vận hành ổn định, ít rung lắc và ít tiếng ồn ngay cả khi chạy tốc độ cao liên tục.

1. Khung bàn máy (Khung cốt máy)

Khung máy được chế tạo từ thép dày cường độ cao, được nghiên cứu và sản xuất hàng loạt theo tiêu chuẩn nghiêm ngặt dựa trên kinh nghiệm hàng chục năm của nhà máy. Quy trình gia công chuyên sâu giúp đảm bảo độ ổn định lâu dài:

• Kiểm tra thiết kế và thử tải bằng phần mềm mô phỏng.
• Gá lắp, hàn các cụm chi tiết theo quy trình chuẩn.
• Ram ủ nhiệt khử ứng suất dư (annealing) trong lò nhiệt độ cao để đồng nhất vật liệu, loại bỏ hoàn toàn ứng suất dư và biến dạng sau hàn.
• Gia công phay CNC chính xác trên máy phay khổ lớn (1 lần gá duy nhất) để đạt độ phẳng và song song cao.
• Lắp ráp, căn chỉnh bằng dụng cụ chuyên dụng.
• Kiểm tra toàn diện trước khi đóng gói và giao hàng.

Nhờ quy trình này, khung máy dạng cổng (gantry) của VLF-6020GE có độ cứng vững vượt trội, không bị biến dạng theo thời gian, đảm bảo độ chính xác cắt ổn định suốt vòng đời sử dụng.

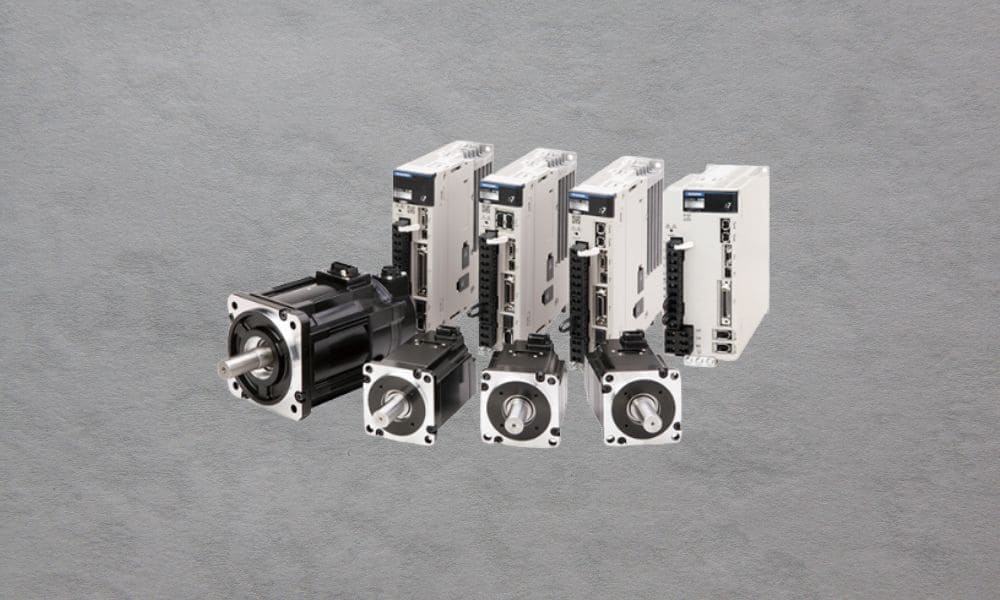

2. Động cơ SERVO

Máy Laser FIBER CNC VLF-6020GE sử dụng 4 động cơ servo thế hệ mới nhất của hãng Inovance (Liên doanh Đức-Trung Quốc) cho các trục X, Y, Z – công suất mạnh, momen xoắn lớn, độ bền cao. Đặc điểm nổi bật:

• Momen xoắn cao, quán tính thấp phù hợp với yêu cầu tốc độ và tải của máy laser fiber.
• Công nghệ hiện đại, hỗ trợ plug & play (cắm là chạy), dễ vận hành.
• Tăng khả năng điều khiển tải, giảm rung động, rút ngắn thời gian định vị – giúp máy đạt tốc độ di chuyển nhanh và chính xác.

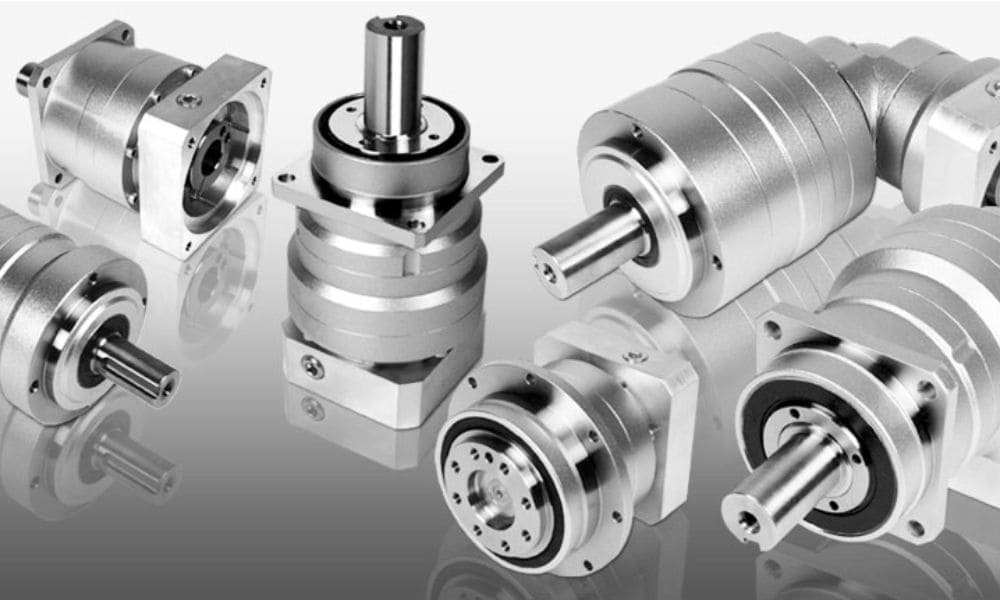

3. Hộp số giảm tốc

Sử dụng hộp số hành tinh (planetary gearbox) thế hệ mới của hãng Shimpo (Nhật Bản) – nổi tiếng với độ chính xác cao, vận hành êm ái và độ bền vượt trội, đảm bảo truyền động mượt mà, không rung lắc ở tốc độ cao.

4. Thanh răng và bánh răng

Hệ thống truyền động trục X/Y sử dụng thanh răng và bánh răng nghiêng của hãng YYC hoặc KH (Đài Loan) – độ chính xác cao cấp.

Ưu điểm:

• Gia công tinh xảo, xử lý nhiệt bề mặt chống mài mòn.
• Chống rung tốt, giảm tiếng ồn hiệu quả ngay cả khi chạy tốc độ cao.
• Độ bền chắc, hiệu suất truyền động cao, giảm thiểu hao mòn theo thời gian.

5. Ray dẫn hướng

Sử dụng ray dẫn hướng và con trượt của hãng Hiwin hoặc PMI (Đài Loan) – thương hiệu hàng đầu thế giới về độ bền và chính xác. Đặc điểm:

• Bền bỉ, dễ lắp đặt và bảo dưỡng.
• Hệ thống bôi trơn tự động bằng bơm dầu (tích hợp trên máy) – giúp giảm ma sát, tăng tuổi thọ ray và con trượt.
• Duy trì độ chính xác cao trong thời gian sử dụng dài, phù hợp với môi trường xưởng sản xuất bụi bẩn.

Với sự kết hợp hoàn hảo giữa khung máy chắc chắn và các linh kiện truyền động cao cấp từ Inovance, Shimpo, YYC/KH, Hiwin/PMI, máy VLF-6020GE mang lại tốc độ nhanh, chính xác cao, ít rung, ít tiếng ồn và tuổi thọ dài – lý tưởng cho các xưởng gia công kim loại tấm lớn, kết cấu thép, cơ khí chế tạo và sắt mỹ thuật tại Việt Nam.

Hệ thống điều khiển CNC và thiết bị điện trên máy cắt LASER FIBER VLF-6020GE

Hệ thống điều khiển là bộ não   quyết định hiệu suất, độ chính xác và tính linh hoạt của máy. Model VLF-6020GE sử dụng bộ điều khiển CNC FSCUT6000 series (FS6000E) – hệ thống EtherCAT tiên tiến hàng đầu thị trường, chuyên biệt cho nguồn laser công suất lớn (lên đến 12kW+). Bộ điều khiển này hỗ trợ kết nối mạng tốc độ cao, điều khiển từ xa online, dịch vụ hậu mãi qua Cloud, và tích hợp đầy đủ các giải pháp tự động hóa hiện đại.

Các ưu điểm nổi bật của hệ thống điều khiển FSCUT6000E:

• Giao diện thân thiện bằng tiếng Anh, dễ vận hành, hỗ trợ màn hình cảm ứng 21.5″ hoặc LCD 24″ (tùy chọn).
• Kết nối EtherCAT với động cơ servo AC, phản hồi nhanh, ổn định, không cần bảo dưỡng định kỳ.
• Theo dõi bề mặt phôi tốc độ cao, nhận diện va chạm, ghi nhớ tọa độ, tự động điều chỉnh tiêu cự chính xác.
• Điều khiển khí cắt vòng lặp kín tự động, tối ưu theo layer bản vẽ (cắt lớn, cắt vừa, cắt lỗ nhỏ).
• Căn chỉnh góc tôn tốc độ cao (lên đến 500 mm/s), hỗ trợ tìm cạnh phôi, nhảy cóc thông minh.
• Làm việc trực tiếp với file DXF, G-code; tương thích CypNest, LXDS, NRP.
• Tự động hóa cao: hỗ trợ cấp cuộn phôi, cắt tấm lớn, cắt ống-tấm tích hợp.
• Giám sát nguồn laser lên Cloud/MSE, cảnh báo thấu kính bẩn, hiển thị trạng thái hiệu suất.
• Thuật toán PID tự động điều chỉnh, độ chính xác định vị ±0.01 mm, độ chính xác đường dẫn ±0.005 mm.
• Tăng tốc tối đa 5G, tốc độ trục chính 300 m/phút (không tải).
• Các chức năng mở rộng: cắt nhanh phế thừa, tự động làm sạch miệng phun, đảo bàn, hút bụi tự động.

Thiết bị phần cứng điều khiển:

• Máy tính công nghiệp Advantech/PC chuyên dụng chống sốc, chống nhiễu, chịu môi trường khắc nghiệt:
  • CPU: Intel Core i5-6440EQ (4 nhân, 3.4 GHz)
  • RAM: 8GB DDR4 Dual-channel
  • Ổ cứng: SSD 256GB
  • Hệ điều hành: Windows 10 64-bit LTSB
  • Cổng kết nối: USB 3.0, Ethernet, EtherCAT, BC-Link, DVI-D, 2 LAN Gigabit, RS232, VGA…
• Tủ điều khiển độc lập, kín bụi, lắp điều hòa riêng để giữ nhiệt độ ổn định, bảo vệ linh kiện khỏi nóng, ẩm, bụi.
• Thiết bị điện chất lượng cao từ Schneider, IDEC: CB, relay, contactor… bố trí khoa học, đánh mã rõ ràng, sơ đồ điện đầy đủ.
• Bảo vệ toàn diện: quá dòng, quá áp, thấp áp, quá nhiệt, quá tải, rò rỉ điện; khóa interlock, giới hạn hành trình.

Cảm biến độ cao đầu cắt (BCL4568E):

• Đồng bộ hoàn hảo với bộ điều khiển, độ nhạy và chính xác cao.
• Chống va chạm thông minh, tránh vượt biên, nhận diện rung tấm mỏng.
• Hỗ trợ tìm cạnh phôi, nhảy cóc, qua bước, khóa bảo mật.
• Cập nhật firmware online hoặc tại chỗ.

Van điều áp khí cắt:

• Hãng SMC (Nhật Bản) – điều chỉnh áp suất và lưu lượng khí tự động theo độ dày vật liệu.
• Hiển thị áp suất trên màn hình, cảnh báo khi áp suất thấp để đảm bảo chất lượng cắt.

Tính năng an toàn hàng đầu:

• Khóa interlock kỹ thuật số tại nguồn laser, ngăn bật laser khi bảo dưỡng.
• Cảm biến va chạm, công tắc hành trình, vách ngăn bảo vệ khu vực cắt + dầm máy.
• Đèn báo an toàn: khi bị che khuất, máy tự giảm tốc độ hoặc dừng ngay lập tức.
• Bảo vệ chống tia laser phát ra ngoài, đặc biệt khi di chuyển trục Y.

Với hệ thống điều khiển FSCUT6000E kết hợp phần cứng cao cấp và các tính năng an toàn tiên tiến, máy VLF-6020GE mang lại độ chính xác cực cao, tốc độ nhanh, vận hành thông minh và an toàn tuyệt đối – phù hợp cho các xưởng sản xuất kim loại tấm lớn đòi hỏi hiệu suất cao và độ tin cậy lâu dài tại Việt Nam.

VN-J – Nhà cung cấp Laser FIBER CNC nguồn 12kW VLF-6020GE

VN-J tự hào là nhà sản xuất và cung cấp hàng đầu tại Việt Nam chuyên về máy cắt Laser FIBER CNC nguồn 12kW VLF-6020GE công suất cao, với kinh nghiệm lâu năm trong lĩnh vực cơ khí chính xác và tự động hóa công nghiệp. Thành lập từ năm 2012, VN-J tập trung vào các giải pháp cắt kim loại tấm lớn, máy cắt dầm H, máy hàn tự động và dây chuyền sản xuất thông minh, cùng đội ngũ kỹ thuật đạt chuẩn quốc tế, hỗ trợ lắp đặt, bảo trì, đào tạo và dịch vụ hậu mãi 24/7.

• Thương hiệu Việt Nam uy tín, sản xuất máy cắt laser fiber “Made in Vietnam” chất lượng cao.
• Kinh nghiệm nhiều năm, tiên phong chế tạo máy laser CNC tại Việt Nam.
• Linh kiện cao cấp nhập khẩu (Raycus/IPG/MAX, Friendess, Hiwin, Inovance, Shimpo, Hanli, FSCUT…).
• Máy cắt khổ lớn 6000x2000mm, nguồn 12kW, tốc độ cao, độ chính xác ±0.01mm.
• Giá cạnh tranh hơn hàng nhập khẩu nguyên chiếc, tùy chỉnh theo nhu cầu Việt Nam.

Máy cắt laser fiber CNC VLF-6020GE nguồn 12kW chính là giải pháp mạnh mẽ, đáng tin cậy và hiệu quả kinh tế cao nhất cho các xưởng gia công kim loại tấm khổ lớn tại Việt Nam hiện nay. Được sản xuất bởi VN-J với uy tín và dịch vụ hậu mãi tận tâm, lắp đặt – đào tạo miễn phí và hỗ trợ kỹ thuật 24/7, VLF-6020GE không chỉ là thiết bị mà còn là khoản đầu tư chiến lược giúp doanh nghiệp nâng cao năng lực cạnh tranh, đáp ứng đơn hàng lớn và phát triển bền vững.
