Máy chấn CNC

---

Máy chấn CNC mang lại độ chính xác cao giúp sản phẩm uốn đồng đều, giảm thiểu phế phẩm và lỗi thủ công. Tốc độ chấn nhanh gấp 2-3 lần so với máy truyền thống, tăng năng suất đáng kể cho sản xuất hàng loạt. Tại Việt Nam, các dòng máy chấn CNC Ragos được nhiều xưởng tin dùng nhờ độ bền, độ chính xác ổn định và chi phí hợp lý. VN-J là đơn vị chuyên cung cấp và hỗ trợ kỹ thuật các dòng máy Ragos chính hãng luôn sẵn sàng tư vấn cấu hình phù hợp, lắp đặt tận nơi cùng dịch vụ hậu mãi chu đáo để đồng hành cùng sự phát triển của khách hàng.

Máy chấn CNC là gì?

Máy chấn CNC (Computer Numerical Control) là thiết bị gia công cơ khí sử dụng hệ thống điều khiển máy tính để uốn cong các tấm kim loại (sắt, thép, inox, nhôm...) theo các góc độ và hình dáng mong muốn. Khác với các dòng máy chấn cơ truyền thống, máy chấn CNC cho phép lập trình chính xác các thông số về độ sâu, áp lực và vị trí của phôi. Nguyên lý hoạt động của máy chấn tôn CNC dựa trên sự phối hợp giữa chày (dao) và cối (v-die). Khi lực ép được truyền xuống thông qua hệ thống thủy lực hoặc servo, tấm kim loại sẽ được tạo hình chính xác đến từng milimet. Việc sử dụng máy chấn thủy lực CNC giúp doanh nghiệp loại bỏ các sai số do con người, tăng năng suất gấp nhiều lần và đáp ứng được những bản vẽ kỹ thuật phức tạp nhất.

Giới thiệu về máy chấn CNC của thương hiệu Ragos

Ragos là thương hiệu máy móc cơ khí nổi tiếng toàn cầu, chuyên sâu trong lĩnh vực sản xuất thiết bị gia công kim loại tấm. Các dòng máy chấn CNC Ragos được đánh giá cao bởi sự ổn định, khung máy được xử lý nhiệt luyện kỹ càng để tránh biến dạng sau nhiều năm sử dụng. Ragos đã trở thành cái tên bảo chứng cho chất lượng ở Việt Nam. Mỗi chiếc máy trước khi xuất xưởng đều trải qua quy trình kiểm định khắt khe, tích hợp các linh kiện từ các thương hiệu hàng đầu thế giới như hệ thống thủy lực Rexroth (Đức), hệ thống điều khiển Delem (Hà Lan) hoặc Cybelec (Thụy Sĩ). Đầu tư vào Ragos không chỉ là mua một cỗ máy, mà là đầu tư vào một giải pháp sản xuất bền vững và hiệu quả. Tại thị trường Việt Nam, để sở hữu một chiếc máy chấn Ragos chính hãng với đầy đủ chế độ bảo hành từ nhà sản xuất, các doanh nghiệp luôn tin tưởng lựa chọn VN-J. Chúng tôi không chỉ là đơn vị cung cấp máy móc, mà còn là đối tác chiến lược, người đồng hành cùng sự phát triển của các xưởng cơ khí Việt, liên hệ ngay hotline 0981 539 222 để được tư vấn miễn phí và nhận ưu đãi.

Cấu tạo chính của máy chấn CNC

Máy chấn CNC thủy lực được thiết kế theo nguyên tắc tích hợp chặt chẽ giữa cơ khí, điện, thủy lực và hệ thống điều khiển số, nhằm đảm bảo độ cứng cao, độ chính xác lặp lại tuyệt đối và vận hành ổn định liên tục. Cấu tạo chính của máy bao gồm bốn bộ phận cốt lõi sau (phân tích theo tiêu chuẩn chuyên ngành cơ khí chế tạo):

Bộ phận cơ khí (Mechanical Component)

• Khung máy (frame) được hàn từ tấm thép dày, phân tích độ bền bằng phương pháp phần tử hữu hạn (Finite Element Method – FEM) để đạt độ cứng tối ưu, chống rung và biến dạng dưới tải trọng lớn.
• Thanh trượt trên (ram/slide) gắn dao chấn (punch), di chuyển thẳng đứng nhờ hai xi lanh thủy lực.
• Bàn máy dưới (bed/table) gắn cối chấn (die), kèm hệ thống đỡ phôi phía trước và thước sau (back-gauge) đa trục.
• Các bộ phận phụ: chân đế, hộp bảo vệ máy, đèn báo dừng khẩn cấp, công tắc chân (foot switch).

Hệ thống điện (Electrical System)

• Nguồn điện 3 pha AC 380V/50Hz, động cơ điện 3 pha chính cung cấp năng lượng cho bơm dầu thủy lực, bơm làm mát và hệ thống bôi trơn.
• Tích hợp tủ điện, cảm biến vị trí, relay bảo vệ và màn hình điều khiển CNC.

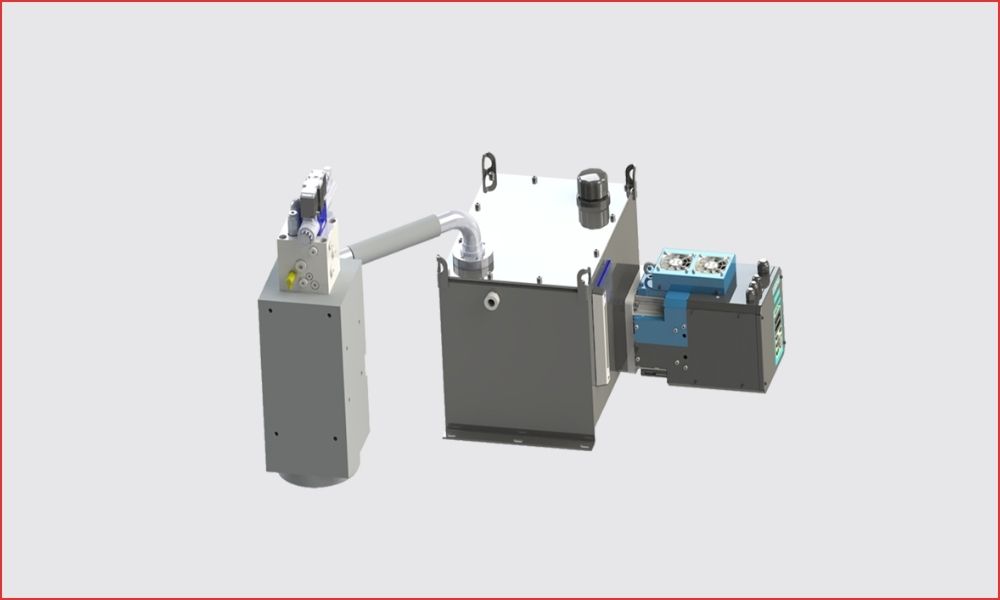

Hệ thống thủy lực (Hydraulic System)

• Sử dụng xi lanh thủy lực chất lượng cao (thường Rexroth hoặc tương đương), van điện từ tỷ lệ servo giúp đồng bộ chính xác hai xi lanh trái-phải.
• Hệ thống servo điện-thủy lực (electro-hydraulic servo) kiểm soát vòng kín, tự động duy trì áp lực uốn, đảm bảo góc uốn thẳng và độ song song cao.
• Bơm thủy lực tiết kiệm năng lượng (kết hợp inverter), van an toàn chống rò rỉ dầu ở áp suất cao, vận hành êm ái và ổn định.

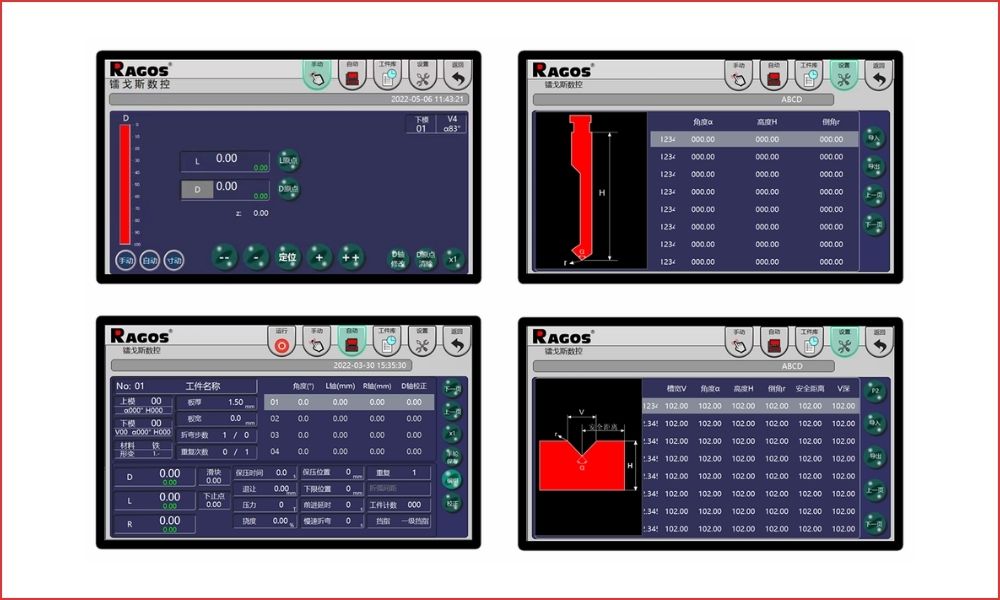

Bộ phận điều khiển CNC (CNC Control Component)

• “Bộ não” của máy, sử dụng bộ điều khiển CNC chuyên dụng (DELEM, Cybelec, ESA… tùy model) với giao diện màn hình cảm ứng.
• Hỗ trợ lập trình 2D/3D, tự động tính toán góc uốn, vị trí back-gauge, lực uốn; có module chẩn đoán lỗi và hướng dẫn vận hành từng bước.
• Kết nối với hệ thống đo lường (cảm biến quang hoặc grating ruler) để phản hồi thời gian thực, đảm bảo độ chính xác ±0,01 mm.

Với cấu tạo trên, máy chấn CNC không chỉ đáp ứng được yêu cầu gia công chính xác cao mà còn tiết kiệm năng lượng, giảm thiểu hao mòn và nâng cao tuổi thọ thiết bị. Quý khách có thể tham khảo thêm các model cụ thể tại danh mục máy chấn CNC của chúng tôi để chọn máy phù hợp nhất với nhu cầu sản xuất.

Phân loại các dòng máy chấn tôn CNC hiện nay

Để đáp ứng nhu cầu đa dạng từ gia công tủ điện, thang máy đến đóng tàu và xây dựng, Ragos đã phát triển hệ sinh thái sản phẩm đa dạng. Dưới đây là các dòng máy chấn tôn thủy lực CNC và máy chấn điện phổ biến nhất:

Máy chấn CNC HG series

Dòng máy chấn CNC HG Series là dòng máy tiêu chuẩn cao cấp, được thiết kế để xử lý các công việc chấn có độ chính xác cực cao và tốc độ nhanh. Đây là lựa chọn hàng đầu cho các sản phẩm yêu cầu tính thẩm mỹ cao.

• Tốc độ tiếp cận và tốc độ chấn nhanh, rút ngắn chu kỳ sản xuất.
• Hệ thống bù bù võng (Crowning) tự động giúp góc chấn đều trên toàn bộ chiều dài.
• Tiết kiệm năng lượng hơn 30% so với máy thủy lực thông thường.

Máy chấn CNC HM series

Nếu bạn cần một chiếc máy "nồi đồng cối đá" để gia công các tấm kim loại dày, máy chấn CNC HM Series chính là câu trả lời. Đây là dòng máy chuyên dụng cho hạng nặng với lực chấn lớn.

• Khung máy được thiết kế chắc chắn, chịu được tải trọng cực lớn.
• Hệ thống backgauge (cữ sau) 4-6 trục linh hoạt.
• Hoạt động ổn định trong môi trường sản xuất cường độ cao 24/7.

Máy chấn CNC HBG series

HBG Series là dòng máy chấn kết hợp giữa sức mạnh của hệ thống thủy lực và sự thông minh của bộ điều khiển CNC thế hệ mới, tối ưu cho việc gia công hàng loạt.

• Giao diện điều khiển thân thiện, dễ dàng lập trình cả với người mới.
• Độ chính xác lặp lại cực cao (±0.01mm).
• Chi phí bảo trì thấp, linh kiện dễ thay thế.

Máy chấn trung tâm CNC AG Series

Đây là dòng máy chấn dạng trung tâm gia công, máy chấn trung tâm CNC AG Series phù hợp cho các chi tiết nhỏ nhưng yêu cầu độ tinh xảo và phức tạp.

• Kích thước nhỏ gọn, tối ưu không gian nhà xưởng.
• Đặc biệt hiệu quả khi chấn các chi tiết của thiết bị điện tử, y tế.
• Tốc độ phản hồi của hệ thống servo cực nhanh.

Máy chấn CNC Servo Điện

Xu hướng xanh trong sản xuất cơ khí gọi tên máy chấn Servo điện. Thay vì dùng dầu thủy lực, máy sử dụng motor servo để truyền động trực tiếp.

• Không sử dụng dầu thủy lực, thân thiện với môi trường và sạch sẽ.
• Tiết kiệm điện năng lên đến 50%.
• Độ ồn cực thấp, vận hành êm ái.

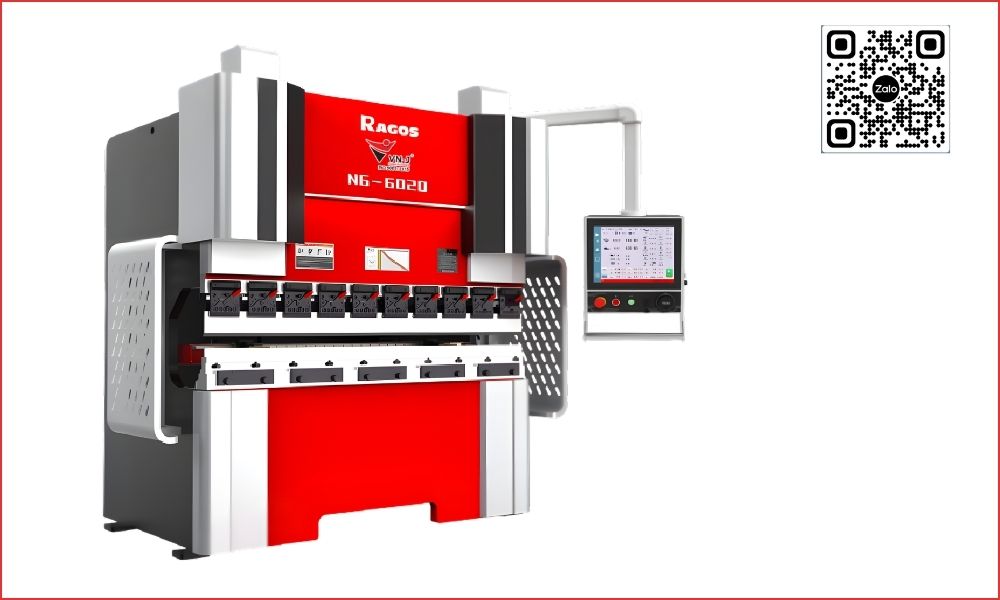

Máy chấn CNC servo toàn điện NG Series

NG Series là bước đột phá về công nghệ của Ragos, hội tụ tất cả tinh hoa của dòng máy chấn điện cao cấp.

• Độ chính xác tuyệt đối, gần như không có sai số.
• Hệ thống điều khiển thông minh tích hợp trí tuệ nhân tạo để tối ưu đường đi của dao.
• Tuổi thọ motor cao, giảm thiểu tối đa thời gian dừng máy.

Máy chấn CNC MG Series

Dòng MG là dòng máy đa năng, cân bằng giữa hiệu suất và chi phí đầu tư, máy chấn CNC MG Series phù hợp cho các doanh nghiệp vừa và nhỏ.

• Khả năng tùy biến linh hoạt theo yêu cầu khách hàng.
• Vận hành đơn giản, hiệu quả kinh tế cao.
• Hỗ trợ nhiều loại khuôn chấn khác nhau.

Máy chấn CNC tandem kép HM Series

Khi bạn cần chấn những tấm kim loại siêu dài (trên 6m, 12m) như cột đèn, thân xe tải, hệ thống Tandem (ghép đôi máy) của máy chấn CNC tandem kép HM Series là giải pháp duy nhất.

• Kết hợp hai máy HM Series hoạt động đồng bộ hoặc độc lập.
• Lực chấn tổng hợp cực lớn, xử lý được mọi loại vật liệu siêu trường siêu trọng.
• Hệ thống điều khiển đồng bộ hóa hoàn hảo qua cáp quang.

Máy Chấn Tôn Thuỷ Lực CNC HG Series

Đây là phiên bản nâng cấp của dòng HG, máy Chấn Tôn Thuỷ Lực CNC HG Series tập trung tối đa vào hiệu suất thủy lực để tối ưu lực ép.

• Hệ thống van thủy lực phản ứng nhanh.
• Xử lý tốt các vật liệu có độ đàn hồi lớn.
• Đảm bảo bề mặt sản phẩm không bị trầy xước trong quá trình chấn.

So sánh khác nhau giữa máy chấn CNC với máy chấn NC

Máy chấn CNC và máy chấn NC đều thuộc dòng máy chấn thủy lực hiện đại, tuy nhiên chúng khác biệt rõ rệt về công nghệ điều khiển, mức độ tự động hóa, độ chính xác, năng suất và chi phí đầu tư. Máy chấn CNC đại diện cho bước tiến vượt bậc so với máy chấn NC, đặc biệt phù hợp với sản xuất hàng loạt, chi tiết phức tạp đòi hỏi độ chính xác cao. Dưới đây là bảng so sánh chi tiết và chuyên sâu giữa hai loại máy (dựa trên nguyên lý hoạt động, hệ thống điều khiển và ứng dụng thực tế trong ngành cơ khí).

Tiêu chí so sánh	Máy chấn NC	Máy chấn CNC
Hệ thống điều khiển	Điều khiển bởi bo mạch điện tử (electronic circuit boards), chương trình lưu trên băng từ hoặc đấm lỗ	Điều khiển bởi hệ thống máy tính (computer numerical control), chương trình được lập sẵn và lưu trực tiếp trong bộ nhớ máy tính
Tốc độ xử lý & năng suất	Thời gian gia công lâu, năng suất thấp, phù hợp sản xuất nhỏ lẻ	Tốc độ nhanh hơn, năng suất cao, hỗ trợ sản xuất hàng loạt liên tục trong nhiều giờ
Khả năng gia công	Chỉ xử lý các chi tiết uốn đơn giản, góc vuông hoặc hình học cơ bản	Xử lý được chi tiết phức tạp, khó, độ chính xác cao (các góc, bán kính, hình dạng 3D phức tạp)
Thay đổi chương trình	Phức tạp, phải can thiệp thủ công hoặc thay đổi phần cứng	Đơn giản, thực hiện ngay trên màn hình máy, dễ dàng chỉnh sửa và lưu trữ
Độ chính xác & lặp lại	Độ chính xác trung bình, cần điều chỉnh thủ công nhiều lần	Độ chính xác rất cao nhờ hệ thống servo, đo lường vòng kín (closed-loop) và tự động bù sai số
Mức độ tự động hóa	Thấp, phụ thuộc nhiều vào người vận hành	Cao, tích hợp tự động hóa mạnh (điều khiển đồng bộ xi lanh, kẹp khuôn tự động, back-gauge đa trục)
Chi phí đầu tư	Thấp hơn, phù hợp xưởng cơ khí nhỏ, sản xuất đơn giản	Cao hơn (tùy cấu hình trục và công suất), nhưng mang lại lợi nhuận dài hạn nhờ năng suất và độ chính xác
Ứng dụng điển hình	Gia công đơn giản (tủ điện, khung cơ bản, sản phẩm dân dụng)	Gia công cao cấp (linh kiện ô tô, thang máy, tủ điện chính xác, thiết bị y tế, sản phẩm phức tạp)

Ưu điểm nổi bật của máy chấn thủy lực CNC Ragos

Tại sao nên lựa chọn máy chấn thủy lực CNC của Ragos thay vì các thương hiệu giá rẻ khác? Câu trả lời nằm ở những giá trị cốt lõi mà thiết bị mang lại:

• Độ chính xác vượt trội: Nhờ hệ thống thước đo tuyến tính (Linear scale) và bộ điều khiển CNC, độ sai số được kiểm soát ở mức micro. Điều này giúp các công đoạn lắp ráp sau đó (như hàn, sơn tĩnh điện) trở nên dễ dàng hơn.
• Năng suất cực cao: Việc thay đổi chương trình chấn chỉ mất vài giây trên màn hình cảm ứng. Một máy CNC có thể thay thế công việc của 3-5 máy chấn cơ truyền thống.
• Độ bền cơ khí: Khung máy Ragos được ủ nhiệt để giải tỏa ứng suất dư, đảm bảo máy không bị vặn xoắn hay biến dạng sau 10-15 năm sử dụng.
• An toàn lao động: Tích hợp hệ thống bảo vệ laser (như DSP hoặc LazerSafe), tự động dừng hành trình khi có vật cản, đảm bảo an toàn tuyệt đối cho thợ vận hành.

Bảng báo giá máy chấn thủy lực CNC mới nhất

Giá máy chấn tôn CNC Ragos phụ thuộc vào lực chấn, chiều dài, cấu hình (số trục, hệ điều khiển). Dưới đây là mức giá tham khảo (cập nhật 2026, đơn vị: triệu VND, chưa VAT):

Dòng máy	Lực chấn (tấn)	Chiều dài (mm)	Khoảng giá
HG series	80-220	2500-4000	Hotline 0981 539 222
HM series	110-250	3200-6000	Hotline 0981 539 222
HBG series	170+	3200+	Hotline 0981 539 222
AG Series (trung tâm)	-	-	Hotline 0981 539 222
Servo Điện / NG Series	50-200	2000-4000	Hotline 0981 539 222
MG Series	50-160	2000-3200	Hotline 0981 539 222
Tandem HM Series	200+ x2	6000+	Hotline 0981 539 222

Lưu ý: Giá trên chỉ mang tính tham khảo, có thể thay đổi theo cấu hình cụ thể và tỷ giá. Để nhận báo giá chính xác, chi tiết cấu hình phù hợp với nhu cầu, quý khách vui lòng liên hệ hotline VN-J để được tư vấn miễn phí và hỗ trợ nhanh chóng

VN-J - Chuyên cung cấp các dòng máy chấn CNC Ragos Chính Hãng Tại Việt Nam

Việc chọn mua máy chấn CNC là một khoản đầu tư lớn, do đó việc tìm kiếm một nhà cung cấp uy tín là yếu tố sống còn. VN-J (Công ty Cổ phần Máy Công cụ VN-J) tự hào là đơn vị phân phối chính hãng các dòng máy Ragos tại thị trường Việt Nam. Tại VN-J, chúng tôi không chỉ bán máy, chúng tôi trao cho bạn giải pháp công nghệ toàn diện:

• Sản phẩm chính hãng: Cam kết 100% máy nhập khẩu nguyên chiếc từ Ragos, đầy đủ giấy tờ CO, CQ.
• Đội ngũ kỹ thuật chuyên nghiệp: Đội ngũ kỹ sư được đào tạo trực tiếp từ hãng, sẵn sàng hỗ trợ lắp đặt, chuyển giao công nghệ và xử lý sự cố 24/7.
• Chính sách hậu mãi ưu việt: Bảo hành dài hạn theo tiêu chuẩn nhà sản xuất. Kho linh kiện thay thế luôn sẵn có tại Hà Nội và TP.HCM, đảm bảo không làm gián đoạn sản xuất của khách hàng.
• Hỗ trợ tài chính: Tư vấn các giải pháp trả góp, thuê mua tài chính linh hoạt cho doanh nghiệp.

Thông tin liên hệ

CÔNG TY CỔ PHẦN CƠ KHÍ CHÍNH XÁC VN-J

• 🏢 Văn phòng Miền Bắc: Tầng 4, Số 46B – LK 19A 19B, Phường Dương Nội, TP Hà Nội, Việt Nam.
• 🏢 Văn phòng Miền Nam: Số 317, Đường DT747, Khánh Lộc, Tân Phước Khánh, TP Hồ Chí Minh, Việt Nam.
• 🏭 Nhà máy: Cụm Công Nghiệp Yên Phúc, Phường Chương Mỹ, TP Hà Nội, Việt Nam.
• 🌐 Website: https://vn-j247.com
• 📧 Email: vn-j247@vn-j.com
• 📞 Hotline: 0981 539 222

Máy chấn CNC Ragos không chỉ là thiết bị gia công mà còn là giải pháp chiến lược giúp doanh nghiệp cơ khí Việt Nam nâng cao chất lượng sản phẩm, tăng năng suất và cạnh tranh bền vững. Với đa dạng dòng sản phẩm từ HG, HM đến servo điện, Ragos đáp ứng mọi quy mô sản xuất. Hãy để VN-J đồng hành cùng sự phát triển của bạn. Liên hệ ngay với chúng tôi qua số 0981 539 222 để được tư vấn chuyên sâu và sở hữu những thiết bị gia công kim loại tấm hiện đại nhất hiện nay.
