VLF-6025GE – Máy cắt Laser FIBER CNC nguồn 12kW khổ lớn chịu tải trọng

Máy cắt Laser FIBER VLF-6025GE đặc biệt phù hợp cho ngành kết cấu thép, gia công cơ khí, sản xuất sắt mỹ thuật và các dự án công nghiệp nặng. VN-J với nhiều năm kinh nghiệm được đào tạo bài bản đảm bảo máy VLF-6025GE đạt tiêu chuẩn quốc tế, độ chính xác cao và hiệu suất ổn định, giúp doanh nghiệp tiết kiệm chi phí nhập khẩu mà vẫn sở hữu công nghệ hiện đại.

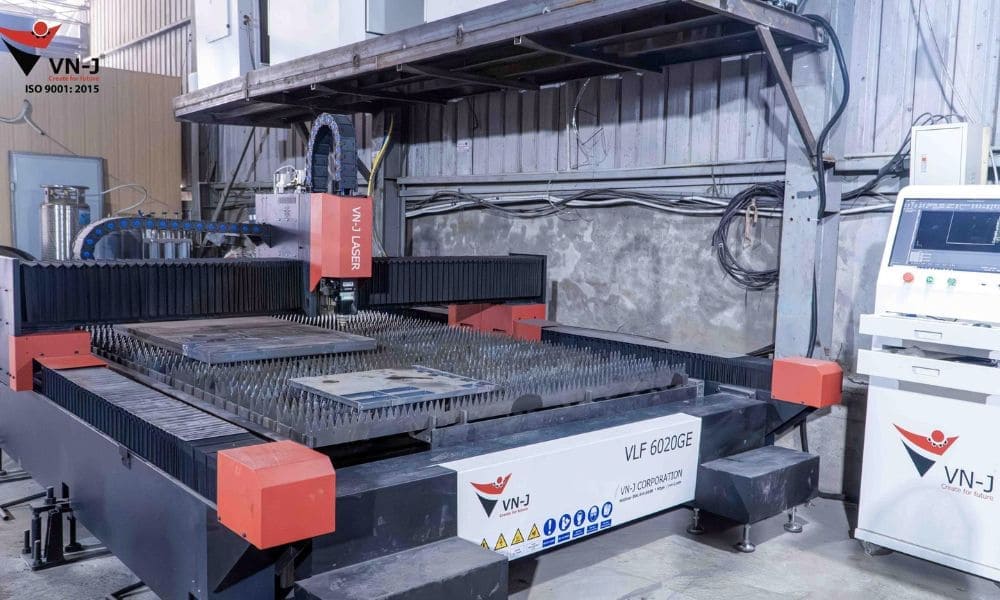

Giới thiệu thiết bị máy cắt Laser FIBER CNC nguồn 12kW VLF-6025GE

Máy cắt laser Fiber CNC nguồn 12kW model VLF-6025GE nổi bật với kết cấu dạng cổng vững chắc, hệ thống truyền động thanh răng – bánh răng kép hai bên, đảm bảo độ ổn định cao, độ bền tốt và tốc độ di chuyển không tải lên đến 110 m/phút. Dầm ngang bằng thép cao cấp mang lại độ cứng vững vượt trội, phản hồi động lực nhanh. Các linh kiện truyền động (hộp số, ray, thanh răng – bánh răng) được chọn từ thương hiệu uy tín hàng đầu.

Trang bị nguồn laser MAX/Raycus/IPG chất lượng cao, kết hợp hệ thống CNC CypCut chuyên nghiệp và phần mềm nesting thông minh, giúp máy đạt độ chính xác cao, hiệu suất lớn, vận hành linh hoạt và dễ dàng.

Khổ cắt lớn 6000 x 2500 mm, đường cắt mịn mượt, bề mặt chất lượng cao, vết cắt hẹp, ít ảnh hưởng nhiệt – lý tưởng cho ngành kết cấu thép, gia công sắt mỹ thuật, chế tạo cơ khí và các ứng dụng công nghiệp đòi hỏi năng suất cao.

Thông số kỹ thuật của máy cắt Laser FIBER VLF-6025GE

Máy cắt laser fiber VLF-6025GE là model khổ lớn thuộc dòng bàn rời (Separate table), được thiết kế chuyên biệt cho gia công tấm kim loại kích thước lớn với hiệu suất cao và độ chính xác vượt trội. Dưới đây là các thông số kỹ thuật chính:

Đặc tính thông số		Chi tiết kỹ thuật
Model		VLF-6025GE
Diện tích làm việc hữu ích		6050×2550 (mm)
Công suất nguồn laser		Nguồn laser fiber 12.000W
Chiều dài bước sóng		1070 – 1080 nm
Chiều dày cắt thép tối đa/hiệu quả		50/40 mm
Chiều dày cắt Inox tối đa/hiệu quả		45/40 mm
Giao diện kết nối		USB，RJ45
Trục X	Tốc độ hành trình	110 m/phút
	Hành trình	2050 mm
	Độ chính xác vị trí	± 0.03 mm
	Độ chính xác lặp lại	0.025 mm
Trục Y	Tốc độ hành trình	100 m/phút
	Hành trình	6100 mm
	Độ chính xác vị trí	± 0.03 mm
	Độ chính xác lặp lại	0.025 mm
Trục Z	Hành trình	135mm ±5
Gia tốc		1.2G
Cấp nguồn		380V, 3 pha, 50Hz, 50A
Thời gian làm việc liên tục		24 giờ
Trọng lượng máy		7500 kg
Kích thước (dài x rộng x cao)		8500mm×4200mm×1800mm

Các thành phần chi tiết của máy cắt Laser FIBER CNC nguồn 20kW VLF-6025GE

Laser FIBER CNC nguồn 12kW VLF-6025GE được trang bị các thành phần cao cấp từ thương hiệu hàng đầu thế giới, đảm bảo độ bền, độ chính xác cao và hiệu suất cắt vượt trội cho gia công tấm kim loại lớn. Dưới đây là chi tiết các bộ phận chính, giúp bạn dễ dàng hiểu rõ cấu tạo và lợi ích thực tế khi sử dụng.

Nguồn Laser và hệ thống giải nhiệt

Nguồn laser và hệ thống làm mát là thành phần quan trọng của máy cắt Laser FIBER CNC nguồn 12kW VLF-6025GE, quyết định chất lượng đường cắt, độ ổn định và tuổi thọ thiết bị.

1. Nguồn laser

Model VLF-6025GE sử dụng nguồn laser fiber thế hệ mới từ hãng MAX (tùy chọn Raycus hoặc IPG theo nhu cầu khách hàng), mang lại đường cắt mịn mượt, ổn định và hiệu quả cao trên nhiều loại vật liệu kim loại.

Nguồn laser được tích hợp hệ thống bảo vệ toàn diện: cảnh báo điện áp cao/thấp, nhiệt độ, độ ẩm và phản xạ khi cắt vật liệu phản quang (như đồng, nhôm). Máy đi kèm tủ điều hòa công nghiệp để duy trì môi trường khô ráo, sạch sẽ, giúp nguồn laser hoạt động bền bỉ với tuổi thọ lên đến 100.000 giờ. Ưu điểm nổi bật:

• Thiết kế module cắm và chạy, khởi động nhanh, dễ sử dụng.
• Hiệu suất chuyển đổi cao, chi phí vận hành thấp.
• Căn chỉnh hoàn toàn qua phần mềm, không đòi hỏi kỹ thuật viên chuyên sâu.

Thông số kỹ thuật nguồn laser (ví dụ model MFSC-12000):

Mô tả	Thông số
Hãng sản xuất	MAX
Model	MFSC-12000
Công suất nguồn laser	12000W
Bước sóng	1080±5nm
Giao diện kết nối	QBH/LOE
Độ ổn định của nguồn đầu ra	±1.0%
Trạng thái phân cực hóa	Ngẫu nhiên
Tia laser đỏ chỉ thị	Có
Chiều dài cáp quang	20-25m
Cấp nguồn	400V, 3 pha, 50/60Hz

2. Hệ thống giải nhiệt (Chiller)

Hệ thống làm mát Hanli – thương hiệu hàng đầu Trung Quốc – đảm bảo làm mát hiệu quả cho nguồn laser, đầu cắt và các bộ phận quang học. Chiller hoạt động tự động, kết nối trực tiếp với bộ điều khiển máy, tích hợp bảo vệ quá nhiệt, mất pha, vượt áp, thiếu nước, điện áp thấp, quá tải… Sử dụng linh kiện nhập khẩu cao cấp, tuổi thọ dài, dễ bảo dưỡng, phù hợp với nguồn laser công suất lớn.

Đầu cắt (Mỏ cắt) Laser

Đầu cắt laser fiber tự động lấy tiêu cự (Auto focus) của hãng Friendess (Model BLT 442), tương đương chất lượng cao như Raytools, được sử dụng rộng rãi toàn cầu. Với thông số:

• Công suất định mức: 12kW
• Bước sóng: 1030 – 1090 nm
• Kết nối: QBH, QD, Q+, ADD
• Độ phóng đại: M = 2.0
• Khoảng điều chỉnh tiêu cự: ±50 mm
• Khoảng điều chỉnh lấy tâm: ±1,5 mm
• Tốc độ lấy tiêu cự: 7,5 m/s²
• Áp suất khí tối đa: 25 Bar (ống D10)
• Làm mát: Ống D6/D8, áp suất max 5 Bar, lưu lượng tối thiểu 2 lít/phút
• Nhiệt độ làm việc: 5 – 55°C
• Trọng lượng: 11 kg

Tính năng nổi bật của đầu cắt laser fiber:

• Tự động lấy tiêu cự, kiểm soát khuyết tật thấu kính.
• Giám sát nhiệt độ/độ ẩm/áp suất/lưu lượng khí đầu cắt.
• Khẩu độ điều chỉnh chính xác, giảm nhiễu chùm tia, đảm bảo chất lượng cắt tối ưu.
• Kết nối thông minh với bộ điều khiển, hỗ trợ cắt đa dạng vật liệu dày.

Các thành phần cơ khí và chuyển động

Khung máy, hệ truyền động và các linh kiện cơ khí là nền tảng đảm bảo độ cứng vững, tốc độ cao và độ chính xác lâu dài của máy cắt laser VLF-6025GE.

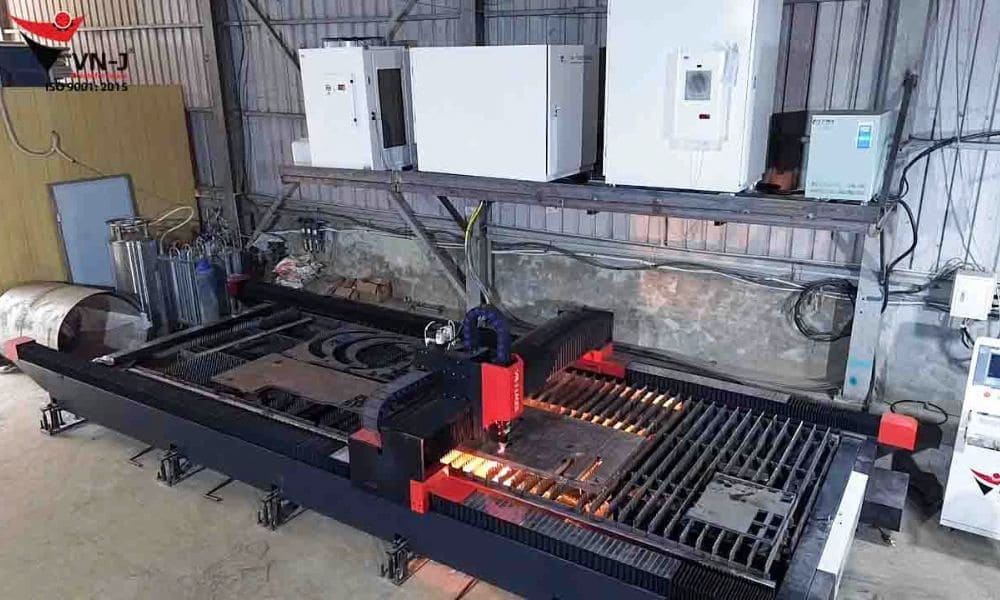

1. Khung bàn máy

Khung máy làm từ thép dày cường độ cao, hàn định hình và xử lý nhiệt ủ khử ứng suất dư trong lò gia nhiệt đồng bộ, đảm bảo độ ổn định lâu dài, không biến dạng. Quy trình sản xuất khung máy:

• Kiểm tra thiết kế và thử tải bằng phần mềm.
• Gá lắp và gia công hàn các cụm chi tiết theo quy trình.
• Ram ủ nhiệt khử ứng suất dư, biến dạng nhiệt sau khi gia công hàn.
• Gia công phay CNC và kiểm tra trên máy phay tinh khổ lớn 1 lần gá.
• Kiểm tra, lắp ráp các bộ phận thiết bị theo quy trình lắp ráp của nhà máy.
• Kiểm tra, căn chỉnh bằng các thiết bị, dụng cụ chuyên dụng.
• Sắp xếp, đóng gói sản phẩm chuyển giao đến khách hàn.

2. Động cơ servo

Laser FIBER CNC nguồn 12kW VLF-6025GE sử dụng 4 động cơ servo Inovance (liên doanh Đức), công suất và momen xoắn lớn cho trục X, Y, Z. Đặc điểm:

• Momen xoắn cao, quán tính phù hợp với yêu cầu của máy laser.
• Dễ vận hành với công nghệ mới nhất, chức năng cắm và chạy.
• Tăng khả năng điều khiển tải và độ rung. Giảm thời gian định vị.

3. Hộp số giảm tốc

Hộp số hành tinh Shimpo (Nhật Bản)trong máy cắt Laser FIBER CNC nguồn 12kW VLF-6025GE có độ chính xác cao, vận hành êm ái, ổn định.

4. Thanh răng và bánh răng

Hệ thống thanh răng – bánh răng nghiêng YYC/KH (Đài Loan): độ chính xác cao, chống mài mòn, chống rung, giảm tiếng ồn ở tốc độ cao.

5. Ray dẫn hướng

Ray Hiwin/PMI (Đài Loan) kết hợp hệ thống bôi trơn dầu tự động, bền bỉ, dễ bảo dưỡng, tuổi thọ dài.

Hệ thống điều khiển CNC và thiết bị điện

Hệ thống điều khiển CNC là bộ não thông minh giúp máy cắt Laser FIBER CNC nguồn 12kW VLF-6025GE vận hành mượt mà, dễ sử dụng và đạt hiệu suất tối ưu.

Hệ thống điều khiển

Bộ điều khiển CNC FSCUT6000E (EtherCAT tiên tiến) là bộ não thông minh của máy cắt laser fiber VLF-6025GE, được thiết kế chuyên biệt cho nguồn laser công suất lớn. Hệ thống này mang lại độ ổn định cao, phản hồi nhanh, tích hợp dịch vụ từ xa Online, dễ dàng lập trình, điều khiển từ xa và kết nối tự động hóa toàn diện hiện là một trong những giải pháp điều khiển cắt laser hàng đầu thị trường.

Ưu điểm nổi bật:

• Giao diện tiếng Anh thân thiện, dễ vận hành, hỗ trợ màn hình cảm ứng 21.5″ hoặc LCD 24″ (tùy chọn).
• Kết nối EtherCAT tốc độ cao với động cơ servo AC, phản hồi nhanh, không cần bảo dưỡng định kỳ.
• Theo dõi bề mặt phôi tức thì, nhận diện va chạm, ghi nhớ tọa độ, điều khiển khí vòng kín tự động.
• Cắt theo layer bản vẽ (biên dạng lớn/vừa/lỗ nhỏ), tối ưu chế độ cắt cho chất lượng và năng suất.
• Căn chỉnh góc tôn tốc độ cao đến 500 mm/s, chính xác cho mọi loại tấm vật liệu.
• Hỗ trợ trực tiếp file DXF, G-code; tương thích LXDS/NRP từ CypNest.
• Tự động điều chỉnh tiêu cự, cảnh báo thấu kính bẩn, hiển thị trạng thái hiệu suất.
• Số hóa dữ liệu nguồn laser lên Cloud/MSE để theo dõi và bảo dưỡng dài hạn.
• Công nghệ BC-Link truyền tín hiệu xa; thuật toán PID tự động điều chỉnh dung sai ±0.01 mm.
• Tăng tốc tối đa 5G, tốc độ trục chính lên đến 300 m/phút.
• Độ chính xác vượt trội: đường dẫn lý thuyết ±0.005 mm, định vị/định vị lại ±0.01 mm.
• Chức năng mở rộng: cắt phế thừa nhanh, tự động làm sạch miệng phun, đảo bàn, điều khiển hút bụi.

Thiết bị phần cứng:

• Máy tính công nghiệp Intel Core i5-6440EQ (4-core 3.4GHz), RAM 8GB DDR4, SSD 256GB, Windows 10 64-bit.
• Tủ điều khiển kín bụi, có điều hòa riêng, bảo vệ toàn diện (quá dòng, quá áp, thấp áp, quá nhiệt, rò rỉ điện…).
• Các cổng kết nối: USB 3.0, Ethernet, EtherCAT, BC-Link, DVI-D.
• Linh kiện được đánh dấu rõ ràng, sơ đồ điện đầy đủ.

Chức năng cắt laser chính:

• Theo dõi chiều cao bằng hệ thống tụ điện (capacitive), điều chỉnh trục Z tự động theo biến dạng phôi.
• Điểm laser hỗ trợ căn chỉnh quang học.
• Cắt micro-jointing cho tấm mỏng, edge-shared tối ưu hiệu suất, cắt rút vị trí không cắt, điều chỉnh công suất góc để cắt mịn.

Chức năng phần mềm bổ sung:

• Hiển thị lưu lượng nước, kiểm tra/khởi động khí tự động, đo & tinh chỉnh áp suất khí.
• Bảo vệ đầu cắt, theo dõi đầu cắt, tự động theo dõi cạnh phôi.

Tính năng an toàn cao cấp:

• Khóa interlock kỹ thuật số tại nguồn laser, ngăn bật laser khi bảo dưỡng.
• Cảm biến va chạm, vật chắn miệng phun, công tắc hành trình điểm chết.
• Vách ngăn bảo vệ khu vực cắt với đèn báo; khi bị che, máy tự động giảm tốc độ hoặc dừng laser ngay lập tức.
• Bảo vệ toàn diện dầm máy, bàn cắt, tránh tia laser phát ra ngoài.

Với hệ thống điều khiển FSCUT6000E mạnh mẽ này, máy cắt laser VLF-6025GE không chỉ vận hành mượt mà, chính xác mà còn dễ dàng tích hợp vào dây chuyền sản xuất tự động, giúp doanh nghiệp tối ưu hóa năng suất và giảm thiểu rủi ro.

Cảm biến độ cao (BCL4568E)

Cảm biến độ cao tự động BCL4568E là bộ phận quan trọng giúp đầu cắt laser của máy VLF-6025GE luôn duy trì khoảng cách tối ưu với bề mặt phôi, đảm bảo chất lượng cắt ổn định dù vật liệu bị cong vênh hay biến dạng. Bộ cảm biến này đồng bộ hoàn hảo với bộ điều khiển CNC, mang lại độ nhạy cao và độ chính xác vượt trội. Lợi ích nổi bật của BCL4568E:

• Chức năng chống va chạm thông minh, giảm thiểu rủi ro đầu laser va đập vào phôi trong quá trình sản xuất.
• Bảo vệ bổ sung ngăn đầu cắt va vào thanh máy khi vượt quá đường bao.
• Tích hợp với phần mềm cắt hỗ trợ các tính năng nâng cao: tìm cạnh phôi (edge finding), nhảy cóc (leapfrog), qua bước (pierce jumping) – tăng tốc độ và hiệu quả cắt.
• Hỗ trợ khóa bảo mật và cập nhật firmware tại chỗ hoặc trực tuyến dễ dàng.
• Chống rung hiệu quả, hạn chế hiện tượng cộng hưởng khi cắt tấm mỏng dưới áp suất khí mạnh, giúp đường cắt mịn mượt hơn.

Van điều áp (SMC)

Van điều áp SMC cao cấp được tích hợp để tự động điều chỉnh áp suất và lưu lượng khí cắt theo độ dày vật liệu, được điều khiển hoàn toàn qua phần mềm máy cắt laser.

Áp suất khí được hiển thị trực tiếp trên màn hình điều khiển, kèm cảnh báo tức thì khi áp suất giảm quá thấp – giúp tránh ảnh hưởng đến chất lượng đường cắt, đảm bảo thành phẩm luôn sạch đẹp và chính xác.

Thiết bị điện

Hệ thống điện của máy cắt laser VLF-6025GE sử dụng linh kiện chất lượng cao từ thương hiệu hàng đầu như Schneider và Idie (các thiết bị đóng ngắt, relay, CB…).

Các linh kiện được bố trí khoa học, gọn gàng theo sơ đồ rõ ràng, đánh mã chi tiết để dễ kiểm tra, bảo dưỡng và xử lý sự cố.

Tủ điều khiển được lắp đặt độc lập hoàn toàn với thân máy, tránh nhiễu điện từ, nhiệt độ và bụi bẩn từ quá trình cắt. Đặc biệt, tủ được trang bị điều hòa riêng, duy trì môi trường sạch, mát mẻ, khô ráo – giúp thiết bị điện hoạt động ổn định, an toàn và tuổi thọ cao trong điều kiện sản xuất khắc nghiệt.

Máy tính công nghiệp

Máy tính công nghiệp chuyên dụng (hãng PC/Advantech) được thiết kế dành riêng cho các dòng máy CNC, có khả năng chống sốc, chống nhiễu điện từ và hoạt động bền bỉ trong môi trường làm việc công nghiệp khắc nghiệt. Cấu hình chính:

• Hệ điều hành: Windows 10 64-bit
• CPU: Intel Core i5-6440EQ (4-core, 3.4GHz)
• RAM: Dual-channel 8GB DDR4
• Ổ cứng: SSD 256GB
• Kết nối mạng: 2 cổng LAN 10/100/1000 Mbps
• Cổng giao tiếp: 2 cổng RS232, 4 cổng USB 2.0, 1 VGA, 2 PS/2
• Cổng mở rộng: 5 port PCI, 1 PCIex1, 1 PCIex16

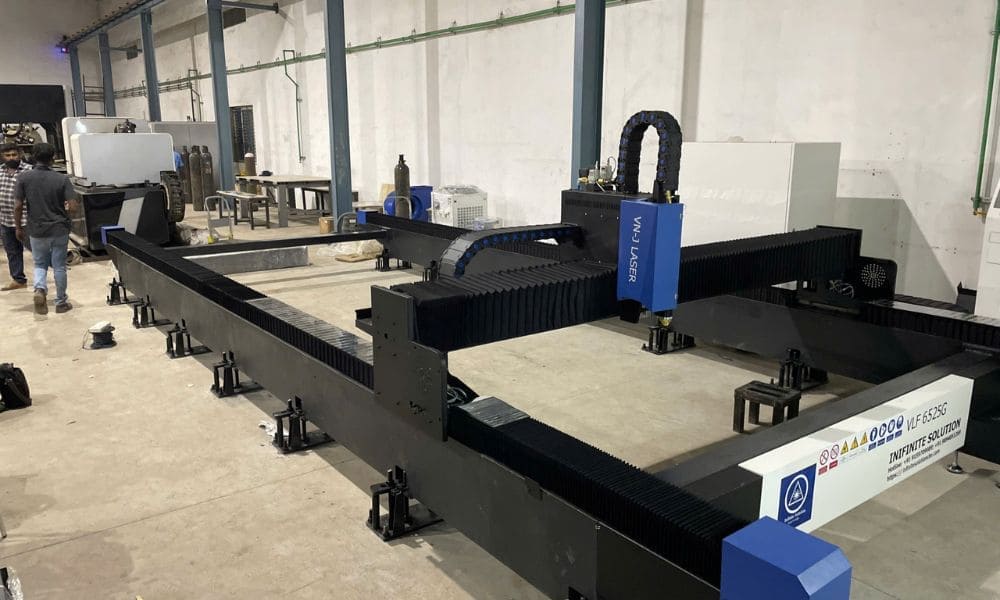

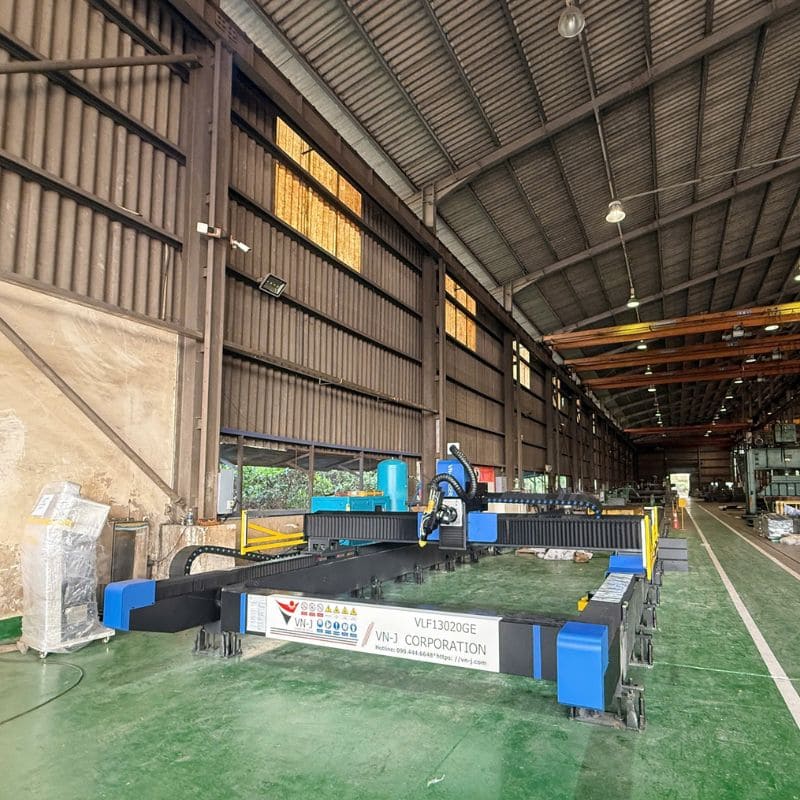

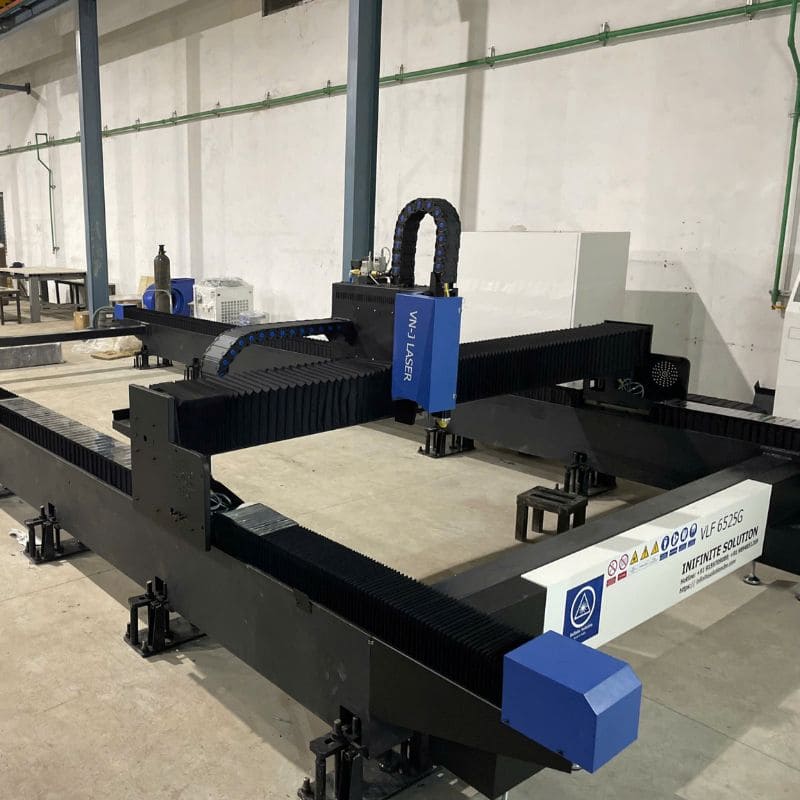

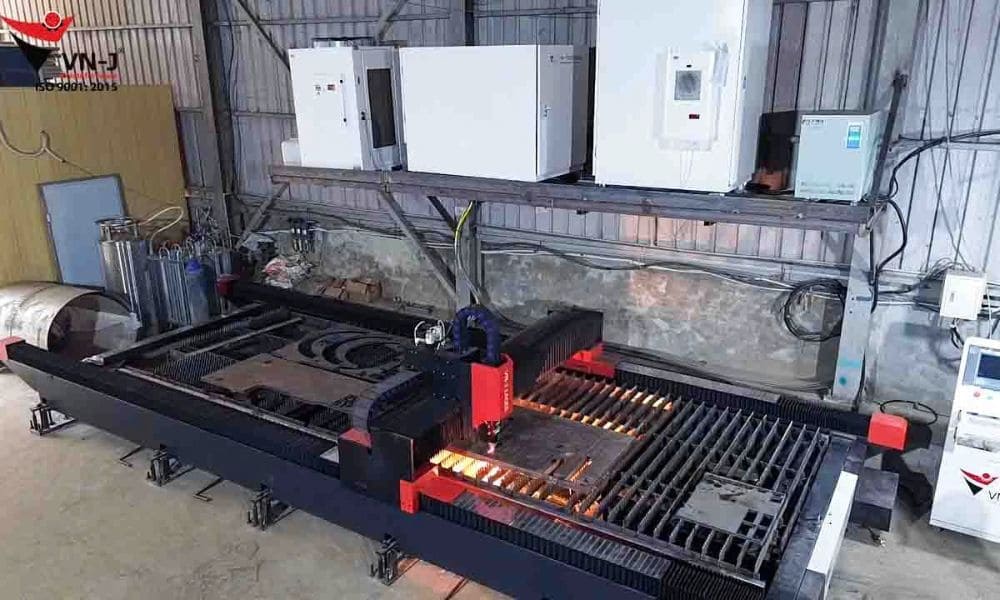

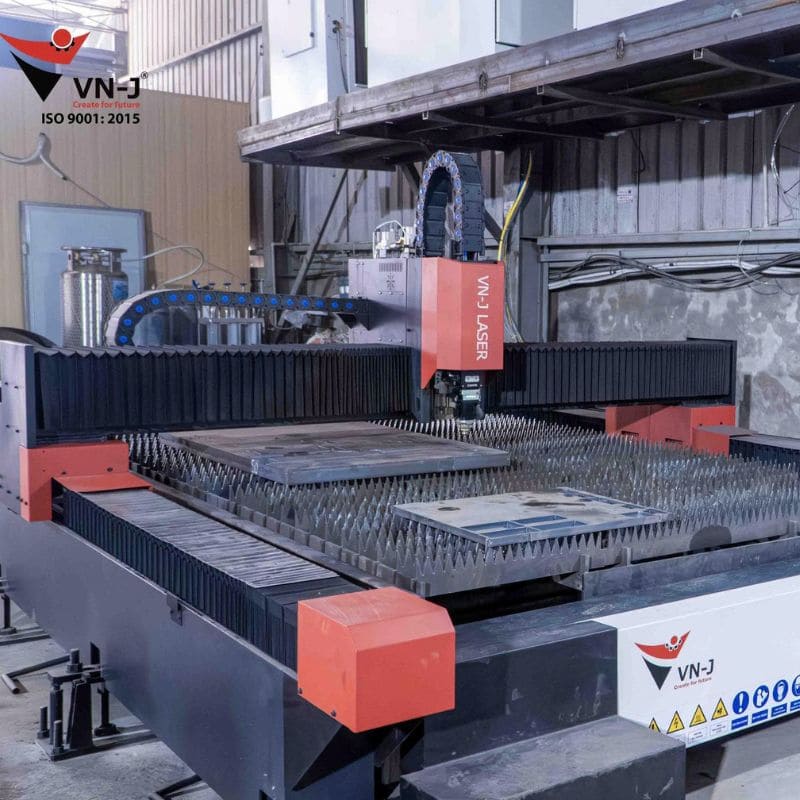

Một số hình ảnh máy cắt Laser công suất lớn đã lắp đặt

Dưới đây là một số hình ảnh thực tế về máy cắt laser fiber công suất lớn đã được VN-J lắp đặt và bàn giao thành công cho các doanh nghiệp tại Việt Nam:

Đơn vị cung cấp máy cắt Laser FIBER VLF-6025GE đúng chuẩn

Công ty Cổ phần Cơ khí Chính xác VN-J chính là đối tác đáng tin cậy hàng đầu tại Việt Nam chuyên cung cấp máy cắt laser fiber VLF-6025GE chính hãng, được sản xuất theo tiêu chuẩn cao cấp với đầy đủ linh kiện từ các thương hiệu uy tín thế giới (MAX/Raycus/IPG, Friendess, Hanli, Inovance, Shimpo, Hiwin, SMC, Schneider…). Với hơn nhiều năm kinh nghiệm trong lĩnh vực máy cắt laser CNC và gia công cơ khí chính xác.

Chính sách dịch vụ & bảo hành dành cho dòng VLF G Series:

• Bảo hành chính hãng 24 tháng.
• Đào tạo vận hành và bảo dưỡng miễn phí tại chỗ cho đội ngũ kỹ thuật của khách hàng.
• Hỗ trợ kỹ thuật 24/7 từ đội ngũ kỹ sư giàu kinh nghiệm của VN-J.
• Cung cấp linh kiện, phụ tùng chính hãng nhanh chóng, giúp giảm thiểu thời gian ngừng máy.

Với cam kết này, VN-J giúp khách hàng tối ưu hóa đầu tư, hạ thấp chi phí vận hành và nâng cao năng suất sản xuất bền vững.

Máy cắt laser fiber VLF-6025GE là giải pháp lý tưởng cho gia công tấm kim loại khổ lớn 6000 x 2500 mm, mang lại đường cắt mịn mượt, tốc độ cao, độ chính xác vượt trội và tiết kiệm chi phí vận hành. VN-J Precision Mechanics tự hào là đơn vị cung cấp chính hãng, hỗ trợ toàn diện từ tư vấn, lắp đặt, đào tạo đến bảo hành dài hạn.
