Máy Cắt Ống Laser Fiber CNC 3 Mâm Cặp Cao Cấp

Máy Cắt Ống Laser Fiber CNC 3 Mâm Cặp mang lại độ chính xác vượt trội, đường cắt mịn mượt, giảm thiểu hao phí vật liệu và tối ưu năng suất sản xuất liên tục. Được thiết kế và sản xuất trong nước với linh kiện cao cấp, máy còn có tích hợp phần mềm Tekla/SolidWorks liền mạch giúp cắt dầm H, thép V… nhanh chóng và tiết kiệm chi phí.

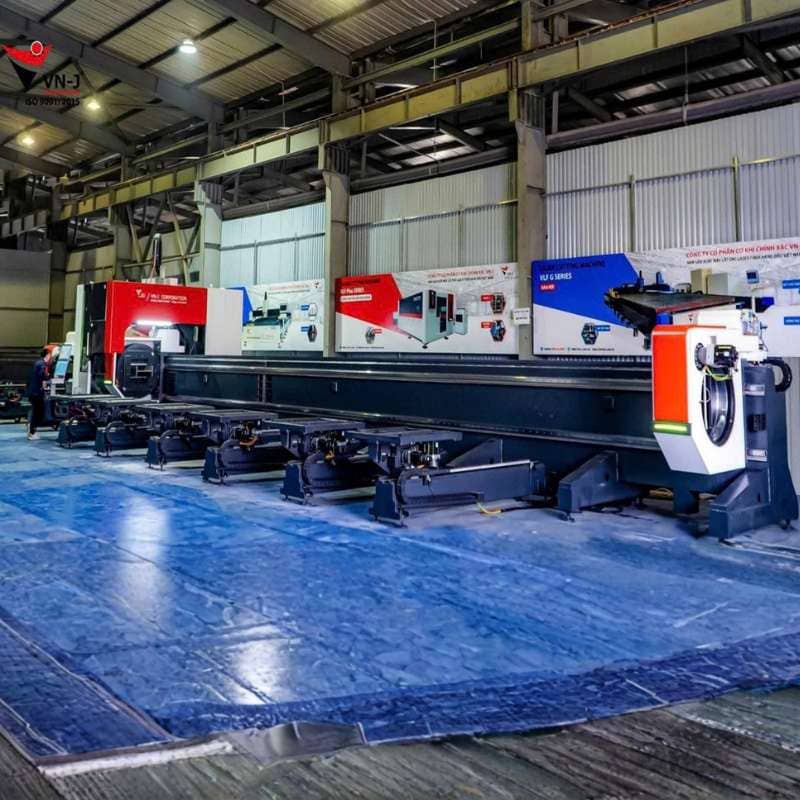

Giới thiệu về máy cắt ống Laser Fiber CNC 3 Mâm Cặp

Máy Cắt Ống Laser Fiber CNC 3 Mâm Cặp được VN-J thiết kế và sản xuất hoàn toàn trong nước, dòng máy này chuyên cắt laser fiber ống và thép hình phức tạp với công nghệ 3 mâm cặp (3 chucks), đảm bảo gia công nhanh chóng, chính xác cao và ổn định vượt trội. Máy đáp ứng hoàn hảo nhu cầu cắt thép hình, thép kênh, thép góc, dầm chữ T, các cấu kiện kết cấu thép phức tạp, cũng như cột điện, khung thép nặng trong lĩnh vực cơ khí nặng và xây dựng.

Với công suất laser fiber mạnh mẽ, máy cắt laser VN-J mang lại đường cắt mịn mượt, ít biến dạng nhiệt, tiết kiệm vật liệu và thời gian sản xuất. Sản phẩm đã được nhiều doanh nghiệp trong nước và quốc tế tin dùng, xuất khẩu thành công sang các thị trường khó tính như Nhật Bản, Ấn Độ, châu Âu, khẳng định chất lượng Made in Vietnam đạt chuẩn quốc tế.

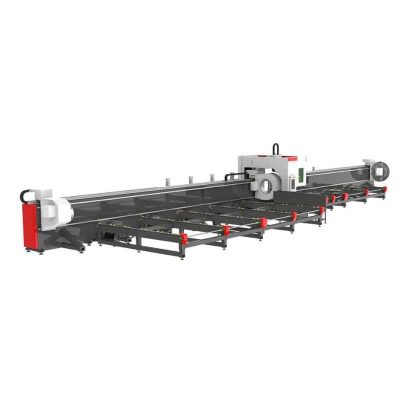

Thông số kỹ thuật của máy cắt laser ống CNC 3 mâm

Dưới đây là các thông số kỹ thuật chính của máy cắt laser ống CNC 3 mâm cặp được tổng hợp chi tiết, giúp bạn dễ dàng đánh giá khả năng xử lý vật liệu:

Thông số kỹ thuật	VLT 120500
Chiều dài cắt ống tối đa	12000mm
Đường kính cắt hiệu quả của ống tròn	Φ20mm-φ500mm
Kích thước thanh I	< 500mm
Kích thước cắt tối đa của hộp vuông và hộp chữ nhật	500 x 500mm
Phạm vi cắt ống thép góc L và thép U, C
Thép góc đều V	≤250mm
Thép góc không đều L	≤250mm
Thép U, C	≤ 450
Phạm vi cắt thép hình H	500x500mm
Độ dày cắt tối đa của thép MS	Phụ thuộc độ lớn nguồn c
Tốc độ quay tối đa của mâm cặp	50 vòng/phút
Gia tốc tối đa	0.5G
Tốc độ tối đa trục Y	50m/phút
Vát mép	± 450
Khả năng chịu tải của mâm cặp (2 mâm cặp)	1100kg
Chiều dài ống thừa tối thiểu	10 mm
Kích thước máy (D*R*C)	17600*8490*3670mm
Trọng lượng tải	14500KG
Công suất trục Y	4400W
Công suất trục X	1800W
Công suất trục B	2900W
Công suất trục Z	750W
Công suất trục vát mép	Không có
Động cơ hỗ trợ follow-up	1800W
Chức năng động cơ hỗ trợ follow-up	Có
Áp suất khí mâm cặp	0.4-0.8MPA
Bàn đỡ phôi	Có
Xe thu phế liệu	Có
Độ chính xác vị trí	±0.15mm/m
Chức năng bôi trơn tự động	Có
Chức năng căn chỉnh ống	Có
Chức năng căn chỉnh miệng phun tự động	Có
Nạp nhiều ống cùng lúc	Có
Đỡ nhiều ống cùng lúc	Có
Chức năng vát mép	Có

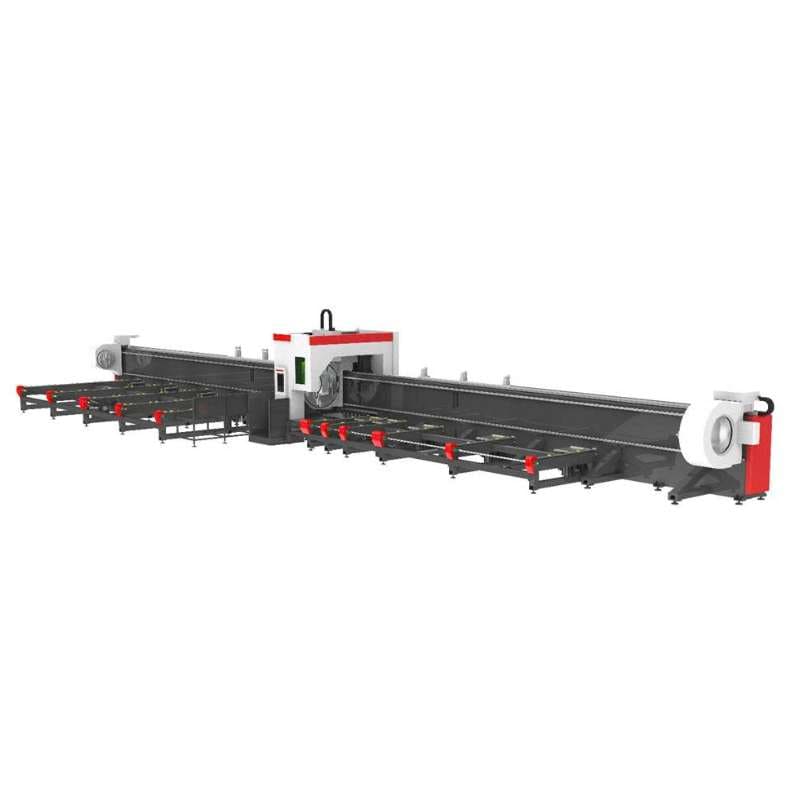

Thiết kế tối ưu cho gia công ống và thép hình của Máy Cắt Ống Laser Fiber CNC

Máy cắt laser ống CNC 3 mâm của dòng máy cắt laser VN-J được thiết kế chuyên biệt để xử lý ống, dầm H, thép hình kích thước lớn và tải trọng nặng, với khung thân nguyên khối siêu cứng vững – nền tảng đảm bảo độ ổn định và chính xác lâu dài trong sản xuất công nghiệp. Với các đặc điểm thiết kế nổi bật:

• Khung máy được hàn bằng robot công nghệ cao và gia công CNC toàn phần, mang lại độ cứng vững vượt trội, chịu lực tốt khi gia công vật liệu nặng.
• Bàn gá dầm tự động hỗ trợ căn chỉnh nhanh chóng và chính xác, giúp cố định vật liệu mà không cần điều chỉnh thủ công phức tạp.
• Cảm biến định vị kích thước dầm H thông minh, tự động đo đạc và điều chỉnh trước khi cắt, giảm sai số và tăng hiệu quả.
• Hệ thống servo đồng bộ kết hợp truyền động mượt mà, đảm bảo chuyển động chính xác, êm ái và ổn định ở tốc độ cao.

Cấu hình & công nghệ vượt trội của máy cắt laser ống 3 mâm cặp

Máy cắt laser ống 3 mâm cặp được trang bị các công nghệ tiên tiến nhất, giúp gia công ống, thép hình và cấu kiện kết cấu thép phức tạp một cách nhanh chóng, chính xác và hiệu quả cao.

• Nguồn laser fiber công suất lớn (từ 6000W đến 20000W): Đáp ứng cắt thép dày, dầm lớn và vật liệu nặng trong ngành công nghiệp nặng.
• Đầu cắt laser chuyên dụng cho thép hình: Hỗ trợ cắt nghiêng, vát mép, khoan lỗ, rãnh phức tạp và cắt 3D đa chiều.
• Phần mềm điều khiển thông minh CypCut / HypCut: Tối ưu đường cắt 3D theo biên dạng thép, đảm bảo chất lượng và năng suất tối đa.
• Tích hợp liền mạch với Tekla – SolidWorks – AutoCAD:
  • Nhập trực tiếp mô hình 3D từ bản vẽ thiết kế kết cấu thép.
  • Vẽ, chỉnh sửa đường cắt ngay trên phần mềm.
  • Tự động xuất chương trình cắt cho từng loại dầm H, thép góc, thép kênh, ống tròn/vuông.
• Căn chỉnh vật liệu tự động: Tiết kiệm thời gian setup, tăng độ chính xác và an toàn khi vận hành.
• Hệ thống hỗ trợ cao cấp: Hút khói hiệu quả, làm mát công nghiệp, bảo vệ điện tử toàn diện – giúp máy bền bỉ, giảm thiểu ô nhiễm và thân thiện với môi trường.

Hệ thống cấp phôi tự động của máy cắt ống Laser Fiber CNC 3 mâm cặp

Trong sản xuất kết cấu thép và gia công thép hình quy mô lớn, thời gian setup và cấp phôi thủ công thường chiếm tỷ lệ đáng kể, làm giảm năng suất tổng thể. Hệ thống cấp phôi tự động trên máy cắt laser ống 3 mâm cặp của VN-J được thiết kế để khắc phục hoàn toàn hạn chế này. Dưới đây là phân tích chi tiết về cấu tạo của hệ thống cấp phôi tự động:

CẤU HÌNH	VLT 120500
Số lượng ống tối đa có thể đặt cùng lúc	3 Chiếc
Trọng lượng ống tối đa	1000KG
Tổng tải trọng	3000KG
Công suất	2.2KW
Chu kỳ nạp	30S

Đặc điểm nổi bật của linh kiện trên Máy Cắt Ống Laser Fiber CNC 3 Mâm Cặp

Máy Cắt Ống Laser Fiber CNC 3 Mâm Cặp được trang bị các linh kiện cao cấp, đảm bảo hiệu suất cắt 3D vượt trội, độ bền cao và vận hành ổn định cho gia công ống, thép hình nặng trong ngành kết cấu thép và cơ khí:

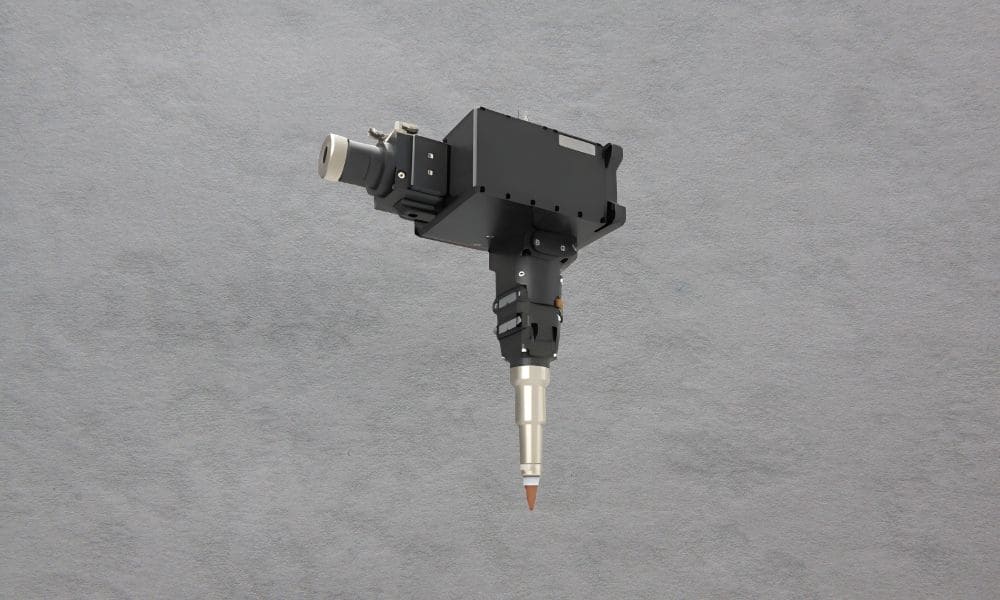

Đầu cắt Boci BLT 421TS: Công suất tối đa 8000W, thiết kế chuyên biệt cho cắt biên dạng thép hình; bảo vệ va chạm dễ thay thế, giám sát áp suất khí thời gian thực, độ chính xác định vị ±0.01mm, tốc độ lấy nét 500mm/s.

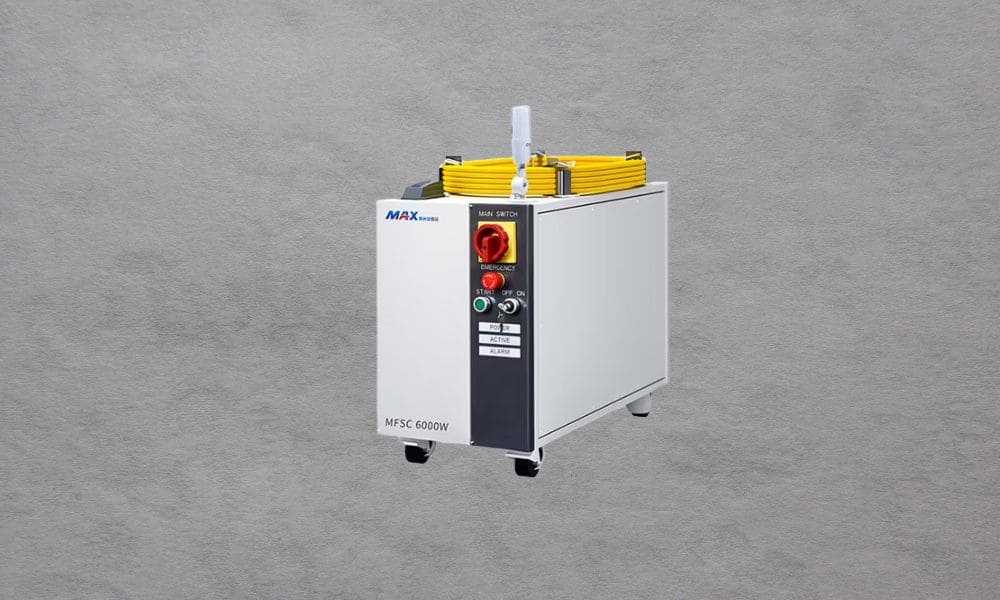

Nguồn laser Max MFSC 6000–20000W: Hiệu suất quang điện cao, đường cắt mịn mượt, chùm tia chất lượng vượt trội, ổn định và đáng tin cậy cho cắt thép dày.

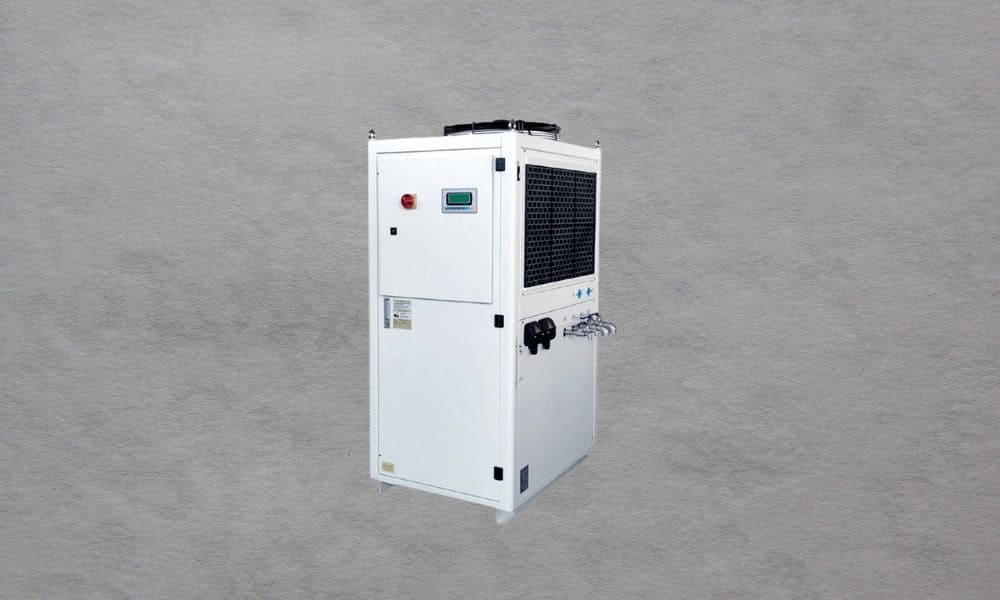

Chiller Tongfei: Làm mát kép (mạch cao cho nguồn laser, mạch thấp cho đầu cắt), điều khiển nhiệt độ tự động, hệ thống lọc nước và quạt mạnh, đảm bảo an toàn và hiệu suất cao.

Động cơ servo Inovance: Kết nối EtherCAT, quán tính phù hợp, độ phân giải cao, tốc độ tối đa 3000 vòng/phút, cấp bảo vệ IP67, phản hồi tần số cao, plug & play, giảm rung và thời gian định vị.

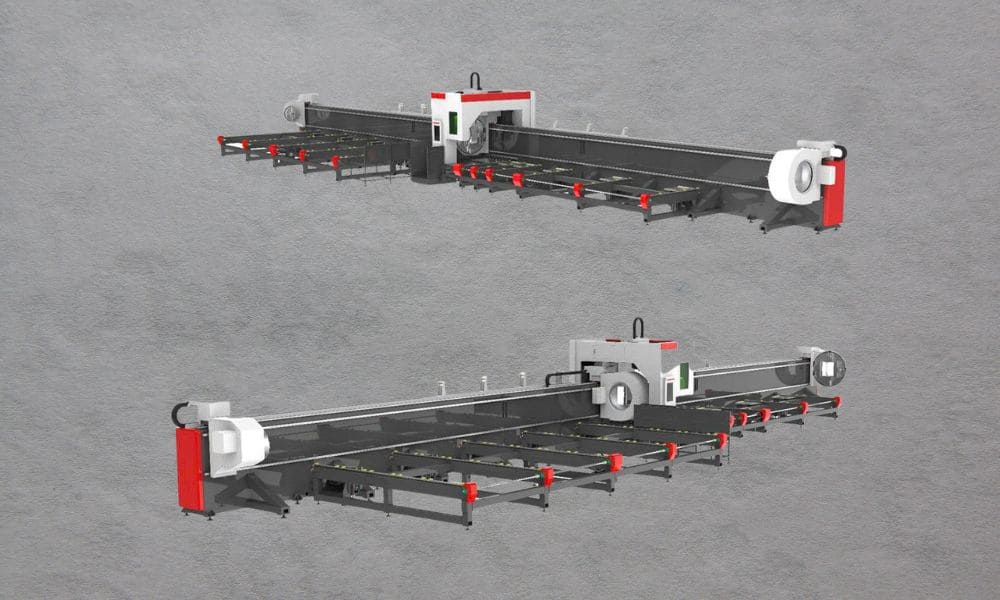

Hệ thống nạp & dỡ phôi tự động: Tiết kiệm nhân công, tăng hiệu suất, tích hợp nâng hạ tự động bám sát biên dạng phôi.

• Van điều khiển khí SMC: Tích hợp van vô cấp tự động (Oxy/Nito), điều khiển nhanh chính xác qua truyền thông, đáp ứng chế độ cắt thông minh.
• Hệ thống điều khiển FSCUT5000A: CNC chuyên nghiệp cho cắt phức tạp, tăng năng suất, sắp xếp tối ưu giảm lãng phí, độ chính xác cao, chẩn đoán thời gian thực, vận hành êm ái.
• Hộp số giảm tốc Shimpo (Nhật Bản): Độ chính xác cao, mô-men xoắn lớn, vận hành ổn định, giảm tiếng ồn.
• Hệ thống bôi trơn tự động: Bơm bánh răng hiệu suất cao, đầy đủ chức năng.
• Tủ điện điều khiển: Tách biệt điện lực và điều khiển tránh nhiễu, lắp điều hòa giữ nhiệt độ ổn định, kết nối giắc nhanh, nhãn mác chuẩn, sơ đồ rõ ràng.
• Nút dừng khẩn cấp & Camera quan sát: Đảm bảo an toàn và theo dõi cắt thời gian thực.
• Điều khiển không dây WiFi: Chẩn đoán và điều chỉnh từ xa nhanh chóng.
• Mâm cặp tự động kẹp khí: 3 mâm cặp (1 trước 4 chấu điều chỉnh + 2 sau thông lỗ 4 chấu với con lăn), kẹp đa năng chịu tải nặng 360°, phù hợp ống tròn/vuông/chữ nhật/oval, dầm H/I, thép góc/kênh; giữ ổn định sau cắt vát mép.
• Hệ thống nâng phôi đầu vào/ra: 3 bộ kẹp tự động nâng hạ bằng xi lanh khí nén + servo – hộp số – thanh răng, điều khiển bám sát kích thước phôi.

Công nghệ nổi bật:

• Thân máy treo bên dạng L chịu tải nặng, ray dẫn hướng con lăn, ghép mô-đun dễ vận chuyển.
• Công nghệ ba mâm cặp servo khí nén: Kẹp tự động, lực mạnh điều chỉnh, tránh trượt/biến dạng.
• Cắt hao phí tối thiểu, cắt không đuôi, hỗ trợ cắt ống thành phẩm dài và đa dạng kết cấu (dầm H/I, thép góc/kênh).

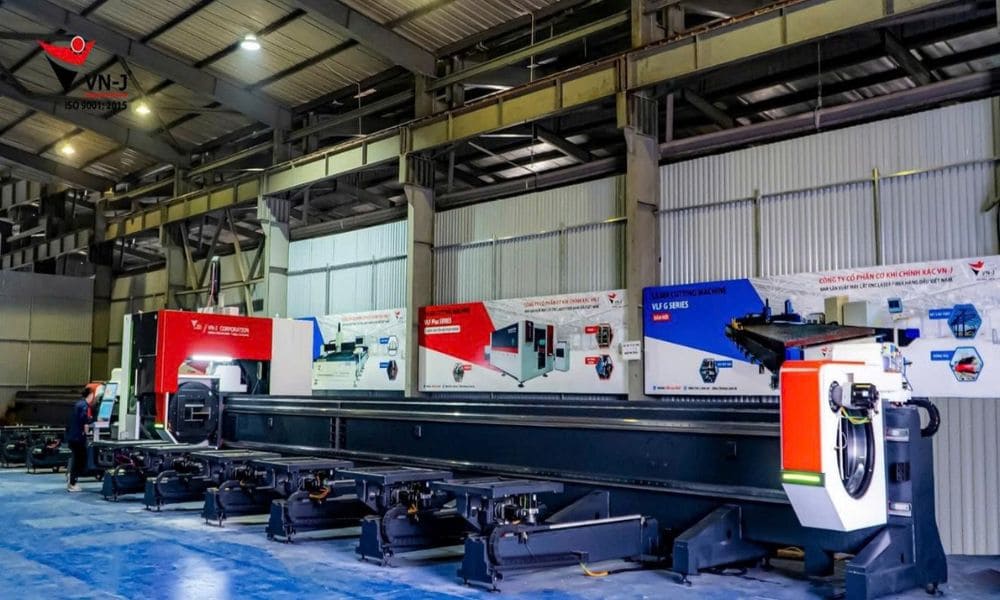

Ưu điểm nổi bật của máy cắt laser ống 3 mâm cặp

Máy Cắt Ống Laser Fiber CNC 3 Mâm Cặp mang lại nhiều lợi thế vượt trội, giúp doanh nghiệp kết cấu thép và cơ khí nặng tối ưu hóa sản xuất với hiệu suất cao, chất lượng ổn định và chi phí hợp lý.

• Gia công linh hoạt, đa dạng ứng dụng: Cắt chính xác nhiều biên dạng phức tạp như dầm H, thép kênh, thép góc, dầm chữ T, ống tròn/vuông và các cấu kiện kết cấu thép, đáp ứng tốt các thiết kế đòi hỏi cao trong ngành xây dựng và công nghiệp nặng.
• Độ chính xác cao, bề mặt cắt mịn mượt: Hệ thống cảm biến đo kích thước và căn chỉnh tự động đảm bảo độ chính xác ±0.1mm, đường cắt sạch, ít biến dạng nhiệt, không cần gia công bổ sung, giúp tiết kiệm thời gian và vật liệu.
• Năng suất vượt trội, tự động hóa toàn diện: Quy trình cắt tự động hoàn toàn, thiết lập dữ liệu theo từng loại vật liệu, giảm tối đa thao tác thủ công, tăng tốc độ sản xuất liên tục và hiệu quả cao.
• Tích hợp phần mềm chuyên dụng thông minh: Hỗ trợ liền mạch Tekla, SolidWorks, AutoCAD – nhập mô hình 3D trực tiếp, mô phỏng, chỉnh sửa và xuất chương trình cắt laser nhanh chóng, tạo quy trình thiết kế – sản xuất liền mạch, giảm lỗi và thời gian chuyển giao.
• Khả năng thích ứng mạnh mẽ: Không chỉ giới hạn ở dầm H mà còn xử lý linh hoạt thép kênh, thép góc, dầm T, ống thép và các cấu kiện kết cấu đa dạng, phù hợp với nhiều dự án lớn nhỏ.
• Tối ưu chi phí vận hành và không gian: Tự động căn chỉnh vật liệu, giảm sai số và lãng phí, tiết kiệm nhân công, diện tích bố trí máy, đồng thời hạ thấp chi phí bảo trì dài hạn.

Ứng dụng thực tế của máy cắt laser CNC kết cấu thép

Dòng Máy Cắt Ống Laser Fiber CNC 3 Mâm Cặp VN-J được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp nặng:

• Ngành kết cấu thép: sản xuất nhà thép tiền chế, khung nhà xưởng, nhà cao tầng.
• Ngành cầu đường: gia công dầm cầu, dầm sàn, kết cấu khung thép chịu lực.
• Ngành đóng tàu & cơ khí nặng: chế tạo khung tàu, bệ máy, khung giàn khoan.
• Ngành năng lượng: sản xuất tháp gió, giá đỡ pin mặt trời, trụ điện, khung năng lượng sạch.
• Công nghiệp thép và thiết bị công nghiệp: gia công thép tấm, linh kiện cơ khí lớn.

Dịch vụ & Bảo hành từ VN-J

VN-J tự hào là đối tác chiến lược đồng hành cùng doanh nghiệp Việt Nam trong hành trình chuyển đổi số và tự động hóa ngành cơ khí. Với nhiều năm kinh nghiệm sản xuất Made in Vietnam, nhà máy hiện đại tại Việt Nam, linh kiện cao cấp nhập khẩu và dịch vụ hậu mãi tận tâm, VN-J đã và đang giúp hàng trăm xưởng kết cấu thép, cơ khí nặng nâng cao năng suất, giảm chi phí và chinh phục các dự án lớn trong nước lẫn xuất khẩu. Chúng tôi cam kết mang đến giải pháp trọn gói toàn diện cho ngành gia công kết cấu thép, với chính sách hậu mãi chuyên nghiệp và tận tâm:

• Bảo hành chính hãng 24 tháng: Đảm bảo chất lượng thiết bị từ ngày bàn giao.
• Đào tạo vận hành & bảo trì tận nơi: Miễn phí cho đội ngũ kỹ thuật của khách hàng, giúp làm chủ máy nhanh chóng và vận hành hiệu quả.
• Hỗ trợ kỹ thuật 24/7: Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng hỗ trợ nhanh chóng qua điện thoại, online hoặc trực tiếp tại xưởng, giảm thiểu thời gian ngừng máy.
• Cung cấp linh kiện chính hãng VN-J: Luôn sẵn hàng, giao nhanh, đảm bảo máy hoạt động ổn định và tuổi thọ dài lâu.

Thông tin liên hệ

CÔNG TY CỔ PHẦN CƠ KHÍ CHÍNH XÁC VN-J
🏢 Văn phòng Miền Bắc: Tầng 4, Số 46B – LK 19A 19B, Phường Dương Nội, TP Hà Nội, Việt Nam.
🏢 Văn phòng Miền Nam: Số 317, Đường DT747, Khánh Lộc, Tân Phước Khánh, TP Hồ Chí Minh, Việt Nam.
🏭 Nhà máy: Cụm Công Nghiệp Yên Phúc, Phường Chương Mỹ, TP Hà Nội, Việt Nam.
🌐 Website: https://vn-j247.com
📧 Email: vn-j247@vn-j.com
📞 Hotline: 0981 539 222

Máy Cắt Ống Laser Fiber CNC 3 Mâm Cặp là giải pháp công nghệ hiện đại và hiệu quả nhất dành cho ngành kết cấu thép, cơ khí nặng tại Việt Nam hiện nay. Được sản xuất bởi VN-J – thương hiệu Việt uy tín với dịch vụ hậu mãi tận tâm 24/7, bảo hành 24 tháng và hỗ trợ kỹ thuật chuyên sâu, đây chính là khoản đầu tư chiến lược giúp doanh nghiệp nâng cao năng lực cạnh tranh, đáp ứng dự án lớn và chuyển đổi số bền vững.
