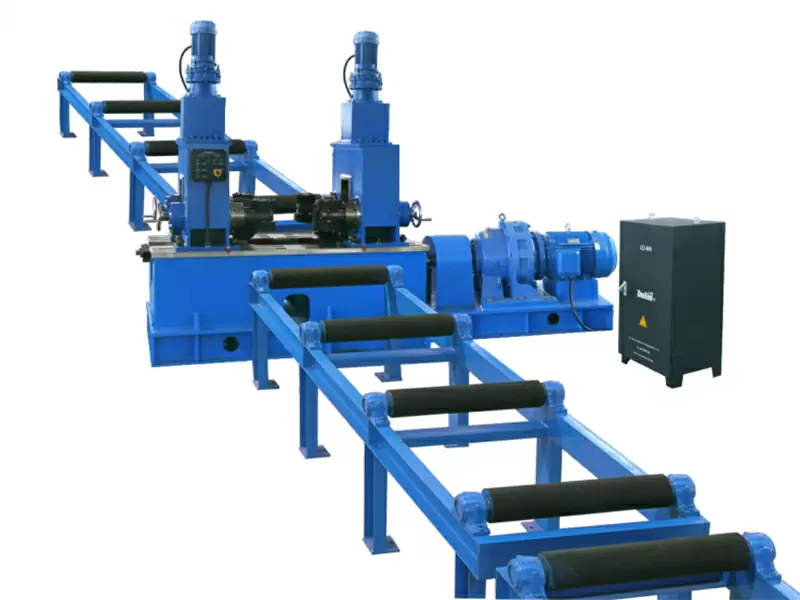

Máy nắn dầm H

Máy Nắn Dầm H – Giải Pháp Tối Ưu Cho Ngành Kết Cấu Thép

Giới thiệu chung

Máy nắn dầm H là thiết bị quan trọng trong dây chuyền sản xuất kết cấu thép. Sau quá trình hàn, các dầm H thường bị cong vênh hoặc biến dạng nhẹ do ứng suất nhiệt. Lúc này, máy nắn thẳng dầm H sẽ đảm nhiệm vai trò ép thẳng cánh dầm và bụng dầm, giúp khôi phục độ phẳng và hình dạng chính xác ban đầu.

Thiết bị máy nắn dầm H sử dụng hệ thống con lăn truyền động cơ khí kết hợp thủy lực, mang đến tốc độ nắn cao, độ chính xác lớn và hiệu suất vượt trội. Đây là giải pháp không thể thiếu trong dây chuyền sản xuất dầm H tự động của các nhà máy kết cấu thép hiện đại.

Cấu tạo và nguyên lý hoạt động

Máy được thiết kế gồm các cụm chính:

Cụm bánh ép – bánh dẫn hướng – bánh truyền động: được chế tạo từ vật liệu 40Cr và xử lý tôi tần số cao, giúp tăng khả năng chống mài mòn và kéo dài tuổi thọ.
Bánh truyền động chính được rèn tích hợp, có khả năng chịu áp lực và chịu mài mòn cao, đảm bảo hoạt động ổn định trong môi trường công nghiệp nặng.
Cơ cấu định tâm tự động cho mặt bích và bản bụng hoạt động bằng động cơ và bánh răng thủy lực, giúp định tâm chính xác và ổn định trong quá trình nắn.

Tất cả các thao tác được tập trung điều khiển trên bảng điều khiển điện trung tâm, mang lại sự tiện lợi, dễ vận hành và an toàn cao cho người sử dụng.

Đặc điểm và ưu điểm nổi bật

✅ Hiệu suất cao – Tốc độ nắn nhanh

Bộ truyền động sử dụng bánh răng xích kết hợp biến tần TAIAN (Đài Loan), cho phép điều chỉnh tốc độ linh hoạt từ 0,5 – 6 m/phút, phù hợp với nhiều loại dầm H có kích thước khác nhau.

✅ Độ chính xác vượt trội

Cơ chế định tâm tự động đồng bộ giữa mặt bích và bản bụng giúp giảm hiện tượng “vẫy đuôi” khi nắn, đảm bảo độ phẳng và vuông góc hoàn hảo của dầm sau khi hoàn thiện.

✅ Độ bền và ổn định cao

Toàn bộ bánh ép, bánh dẫn hướng và bánh truyền động đều được xử lý nhiệt cao tần, giúp chịu tải lớn, chống mài mòn và bền bỉ theo thời gian.
Hệ thống bôi trơn tập trung tự động giúp dầu được phân bố đều đến mọi điểm ma sát, giảm hao mòn và tăng tuổi thọ thiết bị.

✅ Vận hành dễ dàng – Bảo trì thuận tiện

Thiết kế bảng điều khiển tập trung, thân thiện người dùng.
Cấu trúc mở giúp kiểm tra, vệ sinh và thay thế linh kiện nhanh chóng, tối ưu thời gian bảo trì.Ứng dụng trong sản xuất
